EAN code
4052568553036
Artikelnummer Festo
8033561
Type

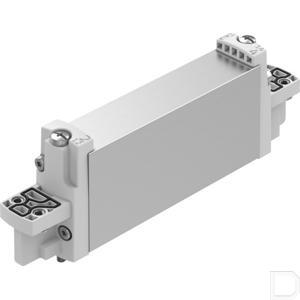

Magneetventiel VUVG
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:60
Bevestigingstype
Op aansluitstrip
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:10
Mediumtemperatuur
-5:60
Productgewicht
140
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
992909
Ventielfunctie
2x3/2 open/gesloten monostabiel
Bedieningswijze
Elektrisch
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-laagspanningsrichtlijn:conform EU-RoHS-richtlijn
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
extern
Nominale doorlaat
5.7
Stuurdruk
1.5:8
Elektrische aansluiting
Via elektrisch pilootventiel
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
790
Schakeltijd aan
13
Schakeltijd uit
18
Beschermingsklasse
IP65:Met elektrisch pilootventiel en contrastekker
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100%
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 5 volgens ISO 14644-1
Max. positieve testimpuls bij signaal 0
700
Max. negatieve controle-impuls bij 1 signaal
900
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Voorstuurinterface
Conform ISO 15218
Bedrijfsdruk
0.15:1
Stuurdruk MPa
0.15:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
18
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften:volgens de UK-voorschriften voor elektrisch productie-apparatuur
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
HNBR:NBR
Certificaat instantie van afgifte
UL MH19482
