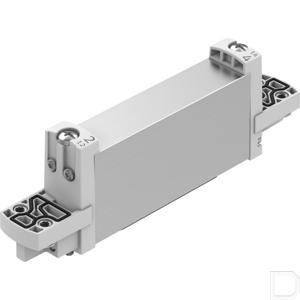

Magneetventiel VUVG-B14-T32U-AZ-F-P1

Merk Festo | Artikelnummer: VUVGB14T32UAZFP1

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

EAN code 4052568428990

Artikelnummer Festo 8033536

Type Magneetventiel VUVG

Constructieve opbouw Zuiger-schuif

Omgevingstemperatuur -5:60

Bevestigingstype Op aansluitstrip

Inbouwpositie Willekeurig

Bedrijfsdruk 1.5:10

Mediumtemperatuur -5:60

Productgewicht 65

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 992906

Ventielfunctie 2x3/2 open monostabiel

Bedieningswijze Elektrisch

Afdichtingsprincipe Zacht

CE-teken (zie conformiteitsverklaring) Conform EU-EMC-richtlijn:Conform EU-laagspanningsrichtlijn:conform EU-RoHS-richtlijn

Ontluchtingsfunctie Smoorbaar

Besturingstype Voorgestuurd

Terugstelwijze Pneumatische veer

Stuurluchttoevoer extern

Nominale doorlaat 4.6

Stuurdruk 1.5:8

Elektrische aansluiting Via elektrisch pilootventiel

Goedkeuring c UL us - Recognized (OL)

Normaal nominaal debiet (genormaliseerd volgens DIN 1343) 510:580

Schakeltijd aan 11

Schakeltijd uit 18

Stuurmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Beschermingsklasse IP65:Met elektrisch pilootventiel en contrastekker

Corrosiebestendigheidsklasse KBK 2 - matige corrosiebelasting

Overlapping Positieve overdekking

Inschakelduur 100%

Vacuümgeschiktheid nee

Materiaal-informatie RoHS conform

LABS-conformiteit VDMA24364-B1/B2-L

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 5 volgens ISO 14644-1

Max. positieve testimpuls bij signaal 0 700

Max. negatieve controle-impuls bij 1 signaal 900

Trillingsbestendigheid Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6

Schokbestendigheid Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27

Voorstuurinterface Conform ISO 15218

Bedrijfsdruk 0.15:1

Stuurdruk MPa 0.15:0.8

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Ventielgrootte 14

UKCA-teken (zie conformiteitsverklaring) volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften:volgens de UK-voorschriften voor elektrisch productie-apparatuur

Materiaal behuizing Aluminium kneedlegering

Materiaal afdichtingen HNBR:NBR

Certificaat instantie van afgifte UL MH19482

Magneetventiel voor enkelvoudige aansluiting VUVG

De nieuw ontworpen binnenkant van dit universele ventiel combineert debietsterkte en compacte bouwvorm op uitstekende wijze. Als enkel ventiel én als ventieleiland biedt de hele VUVG-groep precies wat u voor uw eisen nodig hebt.

Productdetails: - Klein universeel ventiel; - Aansluiting via elektrische aansluitplaat (E-box); - Zeer groot debiet ondanks de kleine constructie; - Inline ventielen als afzonderlijke ventielen of aansluitblok inzetbaar
