Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568434861
Artikelnummer Festo
8041965
Type

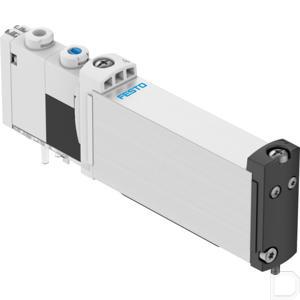

Magneetventiel VUVG
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:60
Bevestigingstype
Op aansluitstrip
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:8
Mediumtemperatuur
-5:60
Productgewicht
89
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991025
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
extern
Stuurdruk
3:8
Elektrische aansluiting
Via aansluitplaat
Handbediening
Vergrendelend:Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
500
Schakeltijd aan
10
Schakeltijd uit
38
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Max. schakelfrequentie
3
Spoeleigenschappen
22 V DC: 1,0 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B2-L
Signaaltoestandsindicatie
LED
Max. positieve testimpuls bij signaal 0
1600
Max. negatieve controle-impuls bij 1 signaal
3000
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Bedrijfsdruk
-0.09:0.8
Stuurdruk MPa
0.3:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
14
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
HNBR:NBR
