EAN code
4052568096533
Artikelnummer Festo
557649
Type

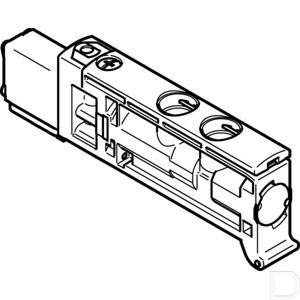

Magneetventiel VUVB
Constructieve opbouw
Klepzittingsventiel met veerretour
Omgevingstemperatuur
-5:60
Bevestigingstype
Op aansluitplaat
Inbouwpositie
Willekeurig
Bedrijfsdruk
2.8:8
Mediumtemperatuur
-5:60
Productgewicht
27.5
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991009
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Niet smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
extern
Nominale doorlaat
4
Stuurdruk
2.8:8
Pneumatische aansluiting 1
Aansluitplaat
Pneumatische aansluiting 3
Aansluitplaat
Elektrische aansluiting
Via aansluitplaat
Handbediening
Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
240:400
Schakeltijd aan
6
Schakeltijd uit
14
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Inschakelduur
100%
Pneumatische aansluiting 5
Aansluitplaat
Geluidsdrukniveau
85
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: 1,0 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Aansluiting hulpstuurlucht 14
Aansluitplaat
Informatie over de bedrijfsdruk
0 - 0,8 MPa bij externe stuurlucht:0 - 8 bar bij externe stuurlucht
Max. positieve testimpuls bij signaal 0
800
Max. negatieve controle-impuls bij 1 signaal
300
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Materiaal zuigerschuif
Aluminium kneedlegering
Bedrijfsdruk
0.28:0.8
Stuurdruk MPa
0.28:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
12
Materiaal behuizing
PA-versterkt
Materiaal afdichtingen
NBR:TPE-U(PU)
