Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568457280
Artikelnummer Festo
8066572
Constructieve opbouw
Schotelzitting
Omgevingstemperatuur
-5:50
Bevestigingstype
Op aansluitplaat
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:10
Mediumtemperatuur
-5:50
Productgewicht
110
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
997594
Ventielfunctie
3/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer:Pneumatische veer
Stuurluchttoevoer
intern
Pneumatische aansluiting 2
G1/8
Elektrische aansluiting
Plug-in
Handbediening
Vergrendelend:Zelfterugstellend door elektrisch aanstuursignaal
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
125
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Overlapping
Negatieve overlapping
Inschakelduur
100%
Pneumatische aansluiting 4
G1/8
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: 1,6 W
Nominale bedrijfsspanning DC
24
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Signaaltoestandsindicatie
Led geel, ventielaansturing:Led groen, drukschakelaar, ontluchte toestand
Schakelstanddetectie
via drukschakelaar, ontluchte toestand
Extra functies
Houdstroomverlaging
Nominale inschakelstroom per magneetspoel
60 mA tot 35 ms
Nominale stroom bij stroomverlaging
11 mA na 35 ms
Max. positieve testimpuls bij signaal 0
2000
Max. negatieve controle-impuls bij 1 signaal
1200
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
MTTF, deelcomponent
443 jaar, drukschakelaar
Bouwbreedte
18
Bedrijfsdruk
0.3:1
Normaal nominaal debiet ontluchting
125
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk
Inschakelpunt max.
0.3
Uitschakelpunt min.
0.05
Materiaal behuizing
PA-versterkt
Materiaal afdichtingen
HNBR:NBR
Materiaal schroeven
Gegalvaniseerd staal
Functie schakelelement
Verbreekcontact
Inschakelpunt
0.2
Type

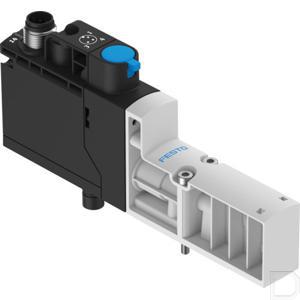

Magneetventiel VSVA-BT
