EAN code
4052568282400
Artikelnummer Festo
8033040
Type

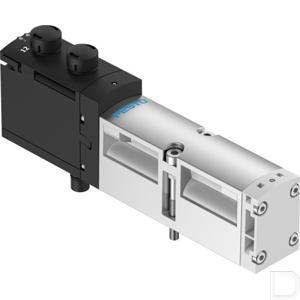

Magneetventiel VSVA
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Bevestigingstype
Op aansluitplaat
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:10
Productgewicht
335
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991818
Ventielfunctie
2x3/2 open/gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar:Via smoorplaat:Via individuele aansluitplaat
Besturingstype
Voorgestuurd
Stuurluchttoevoer
extern:intern
Stuurdruk
3:10
Pneumatische aansluiting 1
Aansluitplaat grootte 26 mm conform ISO 15407-2
Pneumatische aansluiting 2
Aansluitplaat grootte 26 mm conform ISO 15407-2
Pneumatische aansluiting 3
Aansluitplaat grootte 26 mm conform ISO 15407-2
Elektrische aansluiting
Plug-in:Conform ISO 15407-2
Handbediening
Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
900
Schakeltijd aan
20
Schakeltijd uit
38
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65:NEMA 4
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100%
Pneumatische aansluiting 4
Aansluitplaat grootte 26 mm conform ISO 15407-2
Pneumatische aansluiting 5
Aansluitplaat grootte 26 mm conform ISO 15407-2
Aansluiting stuurlucht 12/14
Aansluitplaat grootte 26 mm conform ISO 15407-2
Aansluiting stuurluchtafvoer 82/84
gekanaliseerd:Niet gekanaliseerd volgens norm:Naar keuze:
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
0 - 90 %
Spoeleigenschappen
24 V DC: 1,3 W
Nominale bedrijfsspanning DC
24
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Max. stroomverbruik
60
Signaaltoestandsindicatie
LED
Max. positieve testimpuls bij signaal 0
1500
Max. negatieve controle-impuls bij 1 signaal
1200
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Debiet ventiel
1250
Bouwbreedte
26
Debiet ventiel op individuele aansluitplaat
1100
Debiet ventiel pneumatisch verbonden
900
Bedrijfsdruk
0.3:1
Debiet ventiel pneumatisch verbonden flow optimized
1150
Stuurdruk MPa
0.3:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Persgegoten aluminium:PA
Materiaal afdichtingen
FPM:HNBR:NBR
Materiaal schroeven
Gegalvaniseerd staal
Vervuilingsgraad
3
Piekspanningsweerstand
2.5
