EAN code
4052568168568
Artikelnummer Festo
534781
Type

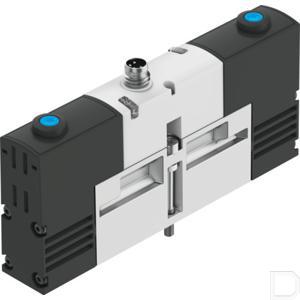

Magneetventiel VSVA
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Conform norm
ISO 15407-1:VDMA 24563
Bevestigingstype
Op aansluitplaat
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:10
Mediumtemperatuur
-5:50
Productgewicht
140
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991817
Ventielfunctie
2x3/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
Pneumatische veer
Stuurluchttoevoer
extern
Nominale doorlaat
5
Stuurdruk
3:8
Elektrische aansluiting
4-polig:M8x1:Centrale stekker:Ronde bouwvorm
Handbediening
Schakelend
Goedkeuring
C-Tick:c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
400
Schakeltijd aan
10
Schakeltijd uit
22
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Polariteitsbescherming
Voor alle elektrische aansluitingen
Overlapping
Positieve overdekking
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
21.6:26.4
Relatieve luchtvochtigheid
0 - 90 %
Spoeleigenschappen
24 V DC: lagestroomfase 1,0 W, hogestroomfase 2,4 W
LABS-conformiteit
VDMA24364-B1/B2-L
Signaaltoestandsindicatie
LED
Max. aanhaalmoment ventielbevestiging
0.9:1.1
Extra functies
Houdstroomverlaging:Veiligheidsuitschakeling
Beveiliging tegen direct en indirect aanraken
PELV
Max. positieve testimpuls bij signaal 0
500
Max. negatieve controle-impuls bij 1 signaal
500
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Debiet ventiel
600
Bouwbreedte
18
Debiet ventiel op individuele aansluitplaat
450
Debiet ventiel pneumatisch verbonden
400
Bedrijfsdruk
0.3:1
Stuurdruk MPa
0.3:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
