Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568219765
Artikelnummer Festo
573201
Type

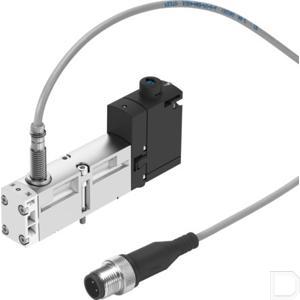

Magneetventiel VSVA
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Bevestigingstype
Op aansluitplaat
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:10
Mediumtemperatuur
-5:50
Productgewicht
157
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
997392
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn
Ontluchtingsfunctie
Smoorbaar:Via smoorplaat:Via individuele aansluitplaat
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
extern:intern
Nominale doorlaat
5
Stuurdruk
3:10
Pneumatische aansluiting 1
Aansluitplaat grootte 18 mm conform ISO 15407-2
Pneumatische aansluiting 2
Aansluitplaat afmeting 18 mm volgens ISO 15407-2
Pneumatische aansluiting 3
Aansluitplaat afmeting 18 mm volgens ISO 15407-2
Elektrische aansluiting
4-polig:Stekkers:Conform ISO 15407-2
Handbediening
Vergrendelend:Schakelend:verborgen
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
550
Schakeltijd aan
12
Schakeltijd uit
38
Beschermingsklasse
IP65:NEMA 4
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100%
Pneumatische aansluiting 4
Aansluitplaat grootte 18 mm conform ISO 15407-2
Pneumatische aansluiting 5
Aansluitplaat grootte 18 mm conform ISO 15407-2
Aansluiting stuurlucht 12/14
Aansluitplaat grootte 18 mm conform ISO 15407-2
Aansluiting stuurluchtafvoer 82/84
gekanaliseerd:Niet gekanaliseerd:Naar keuze:
Geluidsdrukniveau
85
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
0 - 90 %
Spoeleigenschappen
24 V DC: 1,6 W
Nominale bedrijfsspanning DC
24
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Signaaltoestandsindicatie
LED
Schakelstanddetectie
Ruststand met sensor
Max. aanhaalmoment ventielbevestiging
0.8:1.2
Bedrijfsspanningsbereik DC-sensor
10:30
Restrimpel sensor
± 10 %
Nullaststroom sensor
10
Max. uitgangsstroom sensor
200
Spanningsdaling sensor
2
Kortsluitvastheid sensor
Pulserend
Polariteitsbescherming sensor
Voor alle elektrische aansluitingen
Schakeltoestandsindicator sensor
LED
Max. schakelfrequentie sensor
5000
Max. positieve testimpuls bij signaal 0
1500
Max. negatieve controle-impuls bij 1 signaal
800
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Debiet ventiel
750
Bouwbreedte
18
Debiet ventiel op individuele aansluitplaat
600
Debiet ventiel pneumatisch verbonden
550
Bedrijfsdruk
-0.09:1
Debiet ventiel pneumatisch verbonden flow optimized
700
Stuurdruk MPa
0.3:1
Ventiel - sensorschakeltijd aan
32
Ventiel - sensorschakeltijd uit
9
KC-kenteken
KC-EMC
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC
Materiaal behuizing
Persgegoten aluminium:PA
Materiaal afdichtingen
FPM:NBR
Materiaal schroeven
Gegalvaniseerd staal
Schakeluitgang
PNP
Functie schakelelement
Verbreekcontact
Meetprincipe
Inductief
Vervuilingsgraad
3
Sensoraansluiting
Stekkers:Kabel:4-polig:M12x1:0,5 m
Piekspanningsweerstand
2.5
