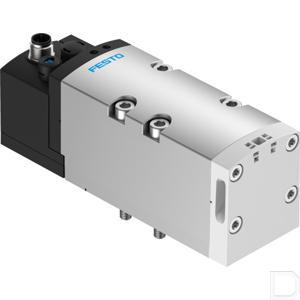

Magneetventiel VSVA-B-M52-AD-D2-1R5L

Merk Festo  |  Artikelnummer: VSVABM52ADD21R5L

Specificaties

EAN code 4052568007782
Artikelnummer Festo 566993
Constructieve opbouw Zuiger-schuif
Omgevingstemperatuur -5:50
Conform norm ISO 5599-1
Bevestigingstype Op aansluitplaat
Inbouwpositie Willekeurig
Bedrijfsdruk 3:10
Mediumtemperatuur -5:50
Productgewicht 702
Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool 991049
Ventielfunctie 5/2 monostabiel
Bedieningswijze Elektrisch
Stroomrichting Niet reversibel
Afdichtingsprincipe Zacht
CE-teken (zie conformiteitsverklaring) Conform EU-EMC-richtlijn
Ontluchtingsfunctie Smoorbaar:Via smoorplaat:Via individuele aansluitplaat
Besturingstype Voorgestuurd
Terugstelwijze Pneumatische veer
Stuurluchttoevoer intern
Nominale doorlaat 15
Pneumatische aansluiting 1 Aansluitplaat grootte 2 volgens ISO 5599-1
Pneumatische aansluiting 2 Aansluitplaat grootte 2 volgens ISO 5599-1
Pneumatische aansluiting 3 Aansluitplaat grootte 2 volgens ISO 5599-1
Elektrische aansluiting 3-polig:M12x1:Centrale stekker:Ronde bouwvorm
Handbediening Vergrendelend:Schakelend
Goedkeuring C-Tick:c CSA us (OL):c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343) 2800
Schakeltijd aan 40
Schakeltijd uit 45
Stuurmedium Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse IP65:NEMA 4
Corrosiebestendigheidsklasse KBK 0 - geen corrosiebelasting
Overlapping Positieve overdekking
Rastermaat 59
Inschakelduur 100%
Pneumatische aansluiting 4 Aansluitplaat grootte 2 volgens ISO 5599-1
Pneumatische aansluiting 5 Aansluitplaat grootte 2 volgens ISO 5599-1
Materiaal-informatie RoHS conform
Relatieve luchtvochtigheid 0 - 90 %
Spoeleigenschappen 24 V DC: 4,6 W
Toegestane spanningsschommelingen +/- 10 %
LABS-conformiteit VDMA24364-B1/B2-L
Signaaltoestandsindicatie LED
Nominale inschakelstroom per magneetspoel 165 mA tot 30 ms
Nominale stroom bij stroomverlaging 35 mA na 30 ms
Max. positieve testimpuls bij signaal 0 1000
Max. negatieve controle-impuls bij 1 signaal 3500
Trillingsbestendigheid Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Debiet ventiel 4000
Bouwbreedte 52
Debiet ventiel op individuele aansluitplaat 2400
Debiet ventiel pneumatisch verbonden 2800
Bedrijfsdruk 0.3:1
KC-kenteken KC-EMC
Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring) volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing Persgegoten aluminium:PA
Materiaal afdichtingen FPM:HNBR:NBR
Materiaal schroeven Staal:Verzinkt
Type Magneetventiel VSVA

Electrisch bediende ventielen 5/2-weg twee spoelen

E-mail ons feedback over dit product.
€ 177,77 excl. btw
€ 215,10 incl. btw
€ 177,77excl. btw
€ 215,10incl. btw
