EAN code
4052568208820
Artikelnummer Festo
561375
Type

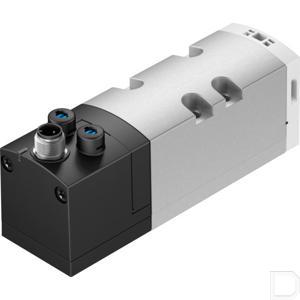

Magneetventiel VSVA
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Conform norm
ISO 5599-1
Bevestigingstype
Op aansluitplaat
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:16
Mediumtemperatuur
-5:50
Productgewicht
439
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991750
Ventielfunctie
5/2 bistabiel-dominerend
Bedieningswijze
Elektrisch
Stroomrichting
Willekeurig
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar:Via smoorplaat:Via individuele aansluitplaat
Besturingstype
Voorgestuurd
Stuurluchttoevoer
extern
Nominale doorlaat
11
Stuurdruk
3:10
Pneumatische aansluiting 1
Aansluitplaat grootte 1 volgens ISO 5599-1
Pneumatische aansluiting 2
Aansluitplaat grootte 1 volgens ISO 5599-1
Pneumatische aansluiting 3
Aansluitplaat grootte 1 volgens ISO 5599-1
Elektrische aansluiting
3-polig:M12x1:Centrale stekker:Ronde bouwvorm
Handbediening
Vergrendelend:Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1300
Schakeltijd op
19
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65:NEMA 4
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Overlapping
Positieve overdekking
Rastermaat
43
Inschakelduur
100%
Pneumatische aansluiting 4
Aansluitplaat grootte 1 volgens ISO 5599-1
Pneumatische aansluiting 5
Aansluitplaat grootte 1 volgens ISO 5599-1
Aansluiting stuurlucht 12/14
Aansluitplaat grootte 1 volgens ISO 5599-1
Aansluiting stuurluchtafvoer 82/84
gekanaliseerd:Niet gekanaliseerd volgens norm:Naar keuze:
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
0 - 90 %
Spoeleigenschappen
24 V DC: 1,6 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Signaaltoestandsindicatie
LED
Max. positieve testimpuls bij signaal 0
1600
Max. negatieve controle-impuls bij 1 signaal
1100
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Debiet ventiel
2000
Bouwbreedte
42
Debiet ventiel op individuele aansluitplaat
1400
Debiet ventiel pneumatisch verbonden
1300
Bedrijfsdruk
-0.09:1.6
Stuurdruk MPa
0.3:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Persgegoten aluminium:PA
Materiaal afdichtingen
FPM:HNBR:NBR
Materiaal schroeven
Staal:Verzinkt
