EAN code
4052568465742
Artikelnummer Festo
8114698
Type

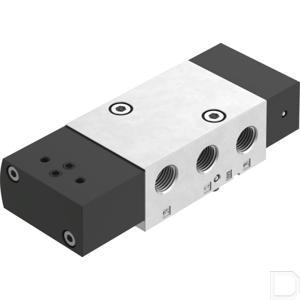

Magneetventiel VSNC
Constructieve opbouw
Schotelzitting
Omgevingstemperatuur
-20:60
Conform norm
VDI/VDE 3845 (NAMUR)
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
2.5:8
Mediumtemperatuur
-20:60
Productgewicht
382
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
995701
Ventielfunctie
5/2 of 3/2 omschakelbaar
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
intern
Pneumatische aansluiting 1
1/4 NPT
Pneumatische aansluiting 2
NAMUR aansluitschema
Pneumatische aansluiting 3
1/4 NPT
Handbediening
geen
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
800
Schakeltijd aan
4
Schakeltijd uit
6
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Negatieve overlapping
Inschakelduur
100%
Pneumatische aansluiting 4
NAMUR aansluitschema
Pneumatische aansluiting 5
1/4 NPT
Materiaal-informatie
RoHS conform
Normaal nominaal debiet, afvoerluchtretour 4->3
110
Spoeleigenschappen
Zie magneetspoel, moet afzonderlijk worden besteld
LABS-conformiteit
VDMA24364-B2-L
Aansluiting luchtopening
Niet gekanaliseerd
Bouwbreedte
32
Bedrijfsdruk
0.25:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
Materiaal schroeven
Gegalvaniseerd staal
