Douane code
84.812.090
Land van oorsprong
CN
EAN code
4052568262662
Artikelnummer Festo
577286
Type

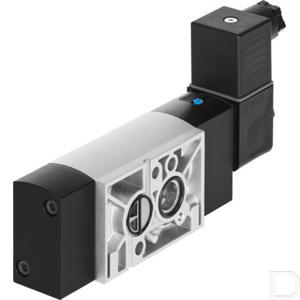

Magneetventiel VSNC
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-20:60
Conform norm
VDI/VDE 3845 (NAMUR)
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
2.5:8
Mediumtemperatuur
-20:60
Productgewicht
530
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991831
Ventielfunctie
5/2 of 3/2 omschakelbaar
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
intern
Pneumatische aansluiting 1
1/4 NPT
Pneumatische aansluiting 2
NAMUR aansluitschema
Pneumatische aansluiting 3
1/4 NPT
Elektrische aansluiting
Vorm A:Conform EN 175301-803
Handbediening
Vergrendelend:Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1250
b-waarde
0.4
C-waarde
5.2
Schakeltijd aan
35
Schakeltijd uit
92
Beschermingsklasse
IP65:met contrastekker:conform IEC 60529
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100%
Pneumatische aansluiting 4
NAMUR aansluitschema
Pneumatische aansluiting 5
1/4 NPT
Materiaal-informatie
RoHS conform
Normaal nominaal debiet, afvoerluchtretour 4->3
110
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B2-L
Signaaltoestandsindicatie
Met toebehoren
Aansluiting luchtopening
Niet gekanaliseerd
Max. ingangsspanning Ui
28 V
Max. ingangsstroom li
115 mA
Bouwbreedte
32
Bedrijfsdruk
0.25:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ex-goedkeuring buiten de EU
EPL Db (IEC-EX):EPL Ga (IEC-EX)
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
Materiaal schroeven
Gegalvaniseerd staal
ATEX-categorie gas
II 2G
Ontstekingsbeschermingsklasse gas
Ex ia IIC T6 Ga
ATEX-categorie stof
II 2D
Ex-ontstekingsbeschermingsklasse stof
Ex t IIIC T80°C Db
Ex-omgevingstemperatuur
-40°C <= Ta <= +50°C
Certificaat instantie van afgifte
DNVGL-TAA000011J
