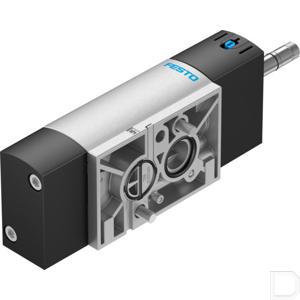

Magneetventiel VSNC-FC-M52-MD-G14-FN

Merk Festo | Artikelnummer: VSNCFCM52MDG14FN

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

EAN code 4052568262501

Artikelnummer Festo 577267

Type Magneetventiel VSNC

Constructieve opbouw Zuiger-schuif

Omgevingstemperatuur -20:60

Conform norm VDI/VDE 3845 (NAMUR)

Bevestigingstype met doorgangsboring

Inbouwpositie Willekeurig

Bedrijfsdruk 2.5:8

Mediumtemperatuur -20:60

Productgewicht 415

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 991831

Ventielfunctie 5/2 of 3/2 omschakelbaar

Bedieningswijze Elektrisch

Stroomrichting Niet reversibel

Afdichtingsprincipe Zacht

Ontluchtingsfunctie Smoorbaar

Besturingstype Voorgestuurd

Terugstelwijze mechanische veer

Stuurluchttoevoer intern

Pneumatische aansluiting 1 G1/4

Pneumatische aansluiting 2 NAMUR aansluitschema

Pneumatische aansluiting 3 G1/4

Handbediening Vergrendelend:Schakelend

Normaal nominaal debiet (genormaliseerd volgens DIN 1343) 1250

b-waarde 0.4

C-waarde 5.2

Schakeltijd aan 35

Schakeltijd uit 92

Corrosiebestendigheidsklasse KBK 2 - matige corrosiebelasting

Overlapping Positieve overdekking

Inschakelduur 100%

Pneumatische aansluiting 4 NAMUR aansluitschema

Pneumatische aansluiting 5 G1/4

Materiaal-informatie RoHS conform

Normaal nominaal debiet, afvoerluchtretour 4->3 110

Spoeleigenschappen Zie magneetspoel, moet afzonderlijk worden besteld

LABS-conformiteit VDMA24364-B2-L

Signaaltoestandsindicatie Met toebehoren

Aansluiting luchtopening Niet gekanaliseerd

Bouwbreedte 32

Bedrijfsdruk 0.25:0.8

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal behuizing Aluminium kneedlegering

Materiaal afdichtingen NBR

Materiaal schroeven Gegalvaniseerd staal

Certificaat instantie van afgifte DNVGL-TAA000011J

Magneetventiel VSNC

Productomschrijving: - Het wereldwijd conform de gangbare Ex-standaards gecertificeerde standaard NAMUR-ventiel VSNC is duurzaam, robuust en combineert een aantrekkelijke prijs-kwaliteitverhouding met modern ontwerp.

Kenmerken: - NAMUR-aansluitschema voor magneetkleppen conform VDI/VDE 3845; - Afdichting voor 3/2- of 5/2-wegventiel; - Veelzijdige Ex-magneetspoelen; - Robuust en krachtig; - Vergroot temperatuurbereik; - Uitstekende prijs/kwaliteitsverhouding; - Alle ventielspoelen zijn op een ankerbuis bruikbaar; - De variant VSNC-...FN bereikt een hogere energie-efficiëntie door gereduceerde vermogensopname
