EAN code
4052568558406
Artikelnummer Festo
8116396
Type

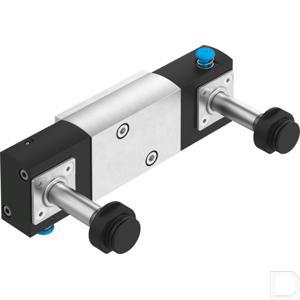

Magneetventiel VSNC
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-20:60
Conform norm
VDI/VDE 3845 (NAMUR)
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Mediumtemperatuur
-20:60
Productgewicht
619
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991082
Ventielfunctie
5/3 ontlucht
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
intern
Pneumatische aansluiting 1
G1/4
Pneumatische aansluiting 2
NAMUR aansluitschema
Pneumatische aansluiting 3
G1/4
Handbediening
Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1050
b-waarde
0.4
C-waarde
4.4
Schakeltijd aan
24
Schakeltijd uit
85
Schakeltijd op
60
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100%
Pneumatische aansluiting 4
NAMUR aansluitschema
Pneumatische aansluiting 5
G1/4
Materiaal-informatie
RoHS conform
Spoeleigenschappen
Zie magneetspoel, moet afzonderlijk worden besteld
LABS-conformiteit
VDMA24364-B2-L
Aansluiting luchtopening
Niet gekanaliseerd
Bouwbreedte
32
Bedrijfsdruk
0.3:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
Materiaal schroeven
Gegalvaniseerd staal
