EAN code
4052568100001
Artikelnummer Festo
565449
Type

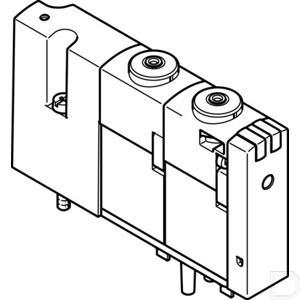

Magneetventiel VOVC
Constructieve opbouw
Klepzittingsventiel met veerretour
Omgevingstemperatuur
-5:50
Inbouwpositie
Willekeurig
Bedrijfsdruk
0:8
Mediumtemperatuur
-5:50
Productgewicht
30
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
992266
Ventielfunctie
2x3/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Niet smoorbaar
Besturingstype
direct
Terugstelwijze
mechanische veer
Nominale doorlaat
0.65
Pneumatische aansluiting 1
Aansluitplaat
Pneumatische aansluiting 2
Aansluitplaat
Pneumatische aansluiting 3
Aansluitplaat
Elektrische aansluiting
Via aansluitplaat
Handbediening
Schakelend
Goedkeuring
c UL us - Recognized (OL)
b-waarde
0.24
C-waarde
0.048
Schakeltijd aan
5.2
Schakeltijd uit
4.7
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP40
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Negatieve overlapping
Pneumatische aansluiting 4
Aansluitplaat
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: lagestroomfase 0,3 W, hogestroomfase 1,0 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B2-L
Signaaltoestandsindicatie
LED
Bedrijfsdruk
0:116
Max. positieve testimpuls bij signaal 0
600
Max. negatieve controle-impuls bij 1 signaal
800
Debiet ventiel
10
Debiet ventiel pneumatisch verbonden
10
Bedrijfsdruk
0:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
10
Materiaal behuizing
PA-versterkt
Materiaal afdichtingen
NBR:PU
