Type

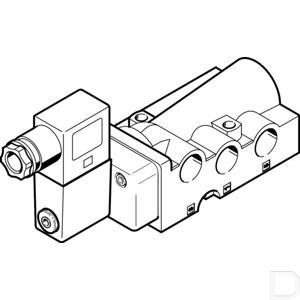

Magneetventiel NVF3
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:40
Conform norm
VDI/VDE 3845 (NAMUR)
Bevestigingstype
Op aansluitplaat
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:10
Mediumtemperatuur
-10:60
Productgewicht
335
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]
Symbool
991831
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Nominale doorlaat
7
Stuurdruk
2:10
Pneumatische aansluiting 1
G1/4
Pneumatische aansluiting 2
G1/4
Pneumatische aansluiting 3
G1/4
Handbediening
Vergrendelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
900
b-waarde
0.33
C-waarde
3
Schakeltijd aan
13
Schakeltijd uit
38
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]
Beschermingsklasse
IP65:conform IEC 60529
Corrosiebestendigheidsklasse KBK
3 - sterke corrosiebelasting
Toegelaten frequentieschommelingen
+/- 10 %
Spoeleigenschappen
42 V AC: 50/60 Hz, aantrekvermogen 9,0 VA, houdvermogen 7,0 VA
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-zone III
Aansluiting luchtopening
intern
Bouwbreedte
53
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
