Douane code
84.812.090
Land van oorsprong
CN
EAN code
4052568170370
Artikelnummer Festo
535987

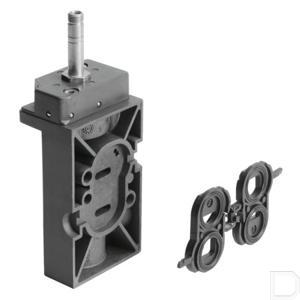

Type
Magneetventiel NVF3
Constructieve opbouw
Schotelzitting
Omgevingstemperatuur
-5:40
Conform norm
VDI/VDE 3845 (NAMUR)
Bevestigingstype
Op aansluitstrip
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:10
Mediumtemperatuur
-5:40
Productgewicht
280
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991831
Ventielfunctie
5/2 of 3/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
volgens EU Ex-veiligheidsrichtlijn (ATEX)
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Nominale doorlaat
7
Pneumatische aansluiting 1
G1/4
Pneumatische aansluiting 2
NAMUR aansluitschema
Pneumatische aansluiting 3
G1/4
Handbediening
Vergrendelend:Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
900
b-waarde
0.33
C-waarde
4.2
Schakeltijd aan
50
Schakeltijd uit
100
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Negatieve overlapping
Pneumatische aansluiting 4
NAMUR aansluitschema
Pneumatische aansluiting 5
G1/4
Aansluiting stuurluchtafvoer 84
M5
LABS-conformiteit
VDMA24364-B1/B2-L
Aansluiting luchtopening
intern
Bouwbreedte
53
Bedrijfsdruk
0.2:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring)
volgens de UK EX-voorschriften
Ex-goedkeuring buiten de EU
EPL Db (GB):EPL Gb (GB)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
ATEX-categorie gas
II 2G
Ontstekingsbeschermingsklasse gas
Ex h IIC T6 Gb
ATEX-categorie stof
II 2D
Ex-ontstekingsbeschermingsklasse stof
Ex h IIIC T70°C Db
Ex-omgevingstemperatuur
-5°C <= Ta <= +40°C
