Douane code
84.812.090
Land van oorsprong
CN
EAN code
4052568112585
Artikelnummer Festo
14944
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Bevestigingstype
Naar keuze::Op PR-rail:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:10
Mediumtemperatuur
-5:50
Productgewicht
780
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991033
Ventielfunctie
5/3 gesloten
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
intern
Nominale doorlaat
12
Pneumatische aansluiting 1
G3/8
Pneumatische aansluiting 2
G3/8
Pneumatische aansluiting 3
G3/8
Handbediening
Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
2200
Schakeltijd aan
27
Schakeltijd uit
89
Schakeltijd op
57
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Positieve overdekking
Rastermaat
41
Pneumatische aansluiting 4
G3/8
Pneumatische aansluiting 5
G3/8
Aansluiting stuurluchtafvoer 82
M5
Aansluiting stuurluchtafvoer 84
M5
Opslagtemperatuur
-40:60
Materiaal-informatie
RoHS conform
Max. schakelfrequentie
3
Spoeleigenschappen
24 V DC: 2,5 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Max. positieve testimpuls bij signaal 0
2200
Max. negatieve controle-impuls bij 1 signaal
3700
Bouwbreedte
40
Bedrijfsdruk
0.3:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR

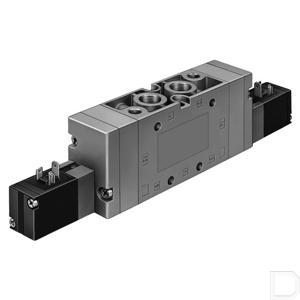

Type
Magneetventiel MVH
