Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568081584
Artikelnummer Festo
197032

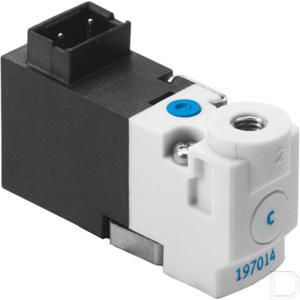

Type
Magneetventiel MHP1
Constructieve opbouw
Klepzittingsventiel met veerretour
Omgevingstemperatuur
-5:40
Bevestigingstype
Op aansluitplaat:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
0:6
Mediumtemperatuur
-5:40
Productgewicht
10
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991322
Ventielfunctie
3/2 open monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
direct
Terugstelwijze
mechanische veer
Nominale doorlaat
0.7
Pneumatische aansluiting 2
M3
Pneumatische aansluiting 33
Aansluitplaat
Elektrische aansluiting
Stekkers
Handbediening
Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
10
Schakeltijd aan
4
Schakeltijd uit
4
Beschermingsklasse
IP40
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Negatieve overlapping
Rastermaat
10
Inschakelduur
100%
Pneumatische aansluiting 11
Aansluitplaat
Opslagtemperatuur
-20:60
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: 1,0 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B2-L
Elektrische vermogensopname
1
Ventielplaatsmarkering
Bord
Bedrijfsdruk
0:87
Max. positieve testimpuls bij signaal 0
500
Max. negatieve controle-impuls bij 1 signaal
400
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Max. schakelfrequentie
20
Bouwbreedte
10
Bedrijfsdruk
0:0.6
Informatie over geforceerde dynamisering
Schakelfrequentie minstens 1/week
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
PA-versterkt:PPS-versterkt
Materiaal afdichtingen
FPM:HNBR:NBR
Certificaat instantie van afgifte
UL MH19482
