Douane code
84.812.090
Land van oorsprong
CN
EAN code
4052568100711
Artikelnummer Festo
567793
Type

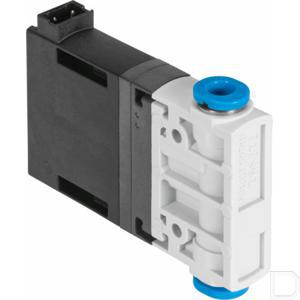

Magneetventiel MHJ9
Constructieve opbouw
Klepzittingsventiel zonder veerretour
Omgevingstemperatuur
-5:60
Bevestigingstype
Naar keuze::Leidinginbouw:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.5:4
Mediumtemperatuur
-5:60
Productgewicht
30
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
992259
Ventielfunctie
2/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Hard
Besturingstype
direct
Terugstelwijze
Pneumatische veer
Pneumatische aansluiting 1
QS-6
Pneumatische aansluiting 2
QS-6
Elektrische aansluiting
2-polig:Stecker KMH
Handbediening
geen
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
160
b-waarde
0.36
C-waarde
0.66
Beschermingsklasse
IP40
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Rastermaat
9.5
Inschakelduur
100%
Opslagtemperatuur
-20:50
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
12:53
LABS-conformiteit
VDMA24364-B2-L
Spoelweerstand
2.5
Bedrijfsdruk
7.25:58
Toegestane oppervlaktetemperatuur magneet
120
Informatie over bedrijfsspanning
Gebruik alleen met verbindingskabel MHJ9-KMH-...
Max. schakelfrequentie
500
Bouwbreedte
9
Beperking omgevings- en mediumtemperatuur
Afhankelijk van de schakelfrequentie (zie diagram)
Bedrijfsdruk
0.05:0.4
Tolerantie schakeltijd uit
+15 %/-25 %
Tolerantie schakeltijd aan
+/-15 %
Schakeltijd uit bij 4 bar en 24 V in nieuwe toestand
0.4
Schakeltijd uit bij 4 bar en 48 V in nieuwe toestand
0.4
Schakeltijd aan bij 4 bar en 24 V in nieuwe toestand
1
Schakeltijd aan bij 4 bar en 48 V in nieuwe toestand
0.8
Schakeltijd aan bij 4 bar en 12 V in nieuwe toestand
1.3
Schakeltijd uit bij 4 bar en 12 V in nieuwe toestand
0.5
Schakeltijd aan bij 0,5 bar en 24 V in nieuwe toestand
0.8
Schakeltijd uit bij 0,5 bar en 24 V in nieuwe toestand
0.5
Aanwijzingen voor het bedrijf
Niet zonder debiet gebruiken.:Bij blokmontage met debiet max. omgevingstemperatuur 45 °C.
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk
Materiaal behuizing
PA-versterkt
Materiaal afdichtingen
HNBR
Materiaal schroeven
Staal
