Douane code
84.812.090
Land van oorsprong
CN
EAN code
4052568095741
Artikelnummer Festo
553117
Type

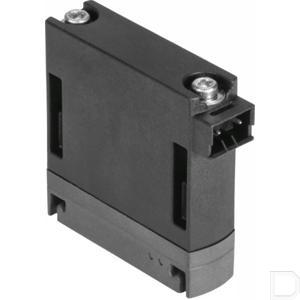

Magneetventiel MHJ9
Constructieve opbouw
Klepzittingsventiel zonder veerretour
Omgevingstemperatuur
-5:60
Bevestigingstype
Op aansluitplaat
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.5:6
Mediumtemperatuur
-5:60
Productgewicht
25
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
992259
Ventielfunctie
2/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Hard
Besturingstype
direct
Terugstelwijze
Pneumatische veer
Pneumatische aansluiting 1
Aansluitplaat
Pneumatische aansluiting 2
Aansluitplaat
Elektrische aansluiting
2-polig:Stecker KMH
Handbediening
geen
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
160
b-waarde
0.36
C-waarde
0.66
Beschermingsklasse
IP40
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Rastermaat
9.5
Opslagtemperatuur
-20:50
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
12:53
LABS-conformiteit
VDMA24364-B2-L
Max. aanhaalmoment ventielbevestiging
0.28
Spoelweerstand
5
Bedrijfsdruk
7.25:87
Toegestane oppervlaktetemperatuur magneet
120
Informatie over bedrijfsspanning
Gebruik alleen met verbindingskabel MHJ9-KMH-...
Max. schakelfrequentie
500
Bouwbreedte
9
Beperking omgevings- en mediumtemperatuur
Afhankelijk van de schakelfrequentie (zie diagram)
Bedrijfsdruk
0.05:0.6
Tolerantie schakeltijd uit
+15 %/-25 %
Tolerantie schakeltijd aan
+/-15 %
Schakeltijd uit bij 4 bar en 24 V in nieuwe toestand
0.5
Schakeltijd uit bij 4 bar en 48 V in nieuwe toestand
0.4
Schakeltijd aan bij 4 bar en 24 V in nieuwe toestand
1
Schakeltijd aan bij 4 bar en 48 V in nieuwe toestand
0.8
Schakeltijd aan bij 4 bar en 12 V in nieuwe toestand
1.4
Schakeltijd uit bij 4 bar en 12 V in nieuwe toestand
0.6
Schakeltijd aan bij 0,5 bar en 24 V in nieuwe toestand
0.9
Schakeltijd uit bij 0,5 bar en 24 V in nieuwe toestand
0.7
Schakeltijd aan bij 6 bar en 24 V in nieuwe toestand
1.3
Schakeltijd uit bij 6 bar en 24 V in nieuwe toestand
0.5
Aanwijzingen voor het bedrijf
Niet zonder debiet gebruiken.
Bedrijfsvoorwaarden volgens DIN VDE 0580
S3 50% 20min. bij afzonderlijk ventiel:S3 15% 20min. bij blokmontage
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk
Materiaal behuizing
PA-versterkt
Materiaal afdichtingen
HNBR
Materiaal schroeven
Staal
