Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568100667
Artikelnummer Festo
567502
Type

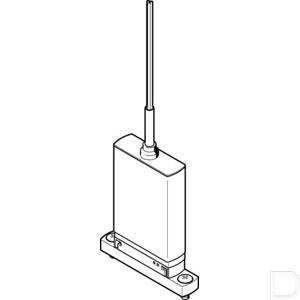

Magneetventiel MHJ10
Constructieve opbouw
Klepzittingsventiel zonder veerretour
Omgevingstemperatuur
-5:60
Bevestigingstype
Op aansluitplaat
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.5:6
Mediumtemperatuur
-5:60
Productgewicht
75
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
992259
Ventielfunctie
2/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Hard
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Besturingstype
direct
Terugstelwijze
Pneumatische veer
Pneumatische aansluiting 1
Aansluitplaat
Pneumatische aansluiting 2
Aansluitplaat
Elektrische aansluiting
3-aderig:Kabel
Kabellengte
2.5
Handbediening
geen
Goedkeuring
RCM Mark
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
160
b-waarde
0.36
C-waarde
0.66
Beschermingsklasse
IP55
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Polariteitsbescherming
Voor bedrijfsspanning
Ingangsweerstand
34
Rastermaat
10.5
Opslagtemperatuur
-20:50
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
21.6:26.4
Spoeleigenschappen
24 V DC: lagestroomfase 3,2 W, hogestroomfase 14,5 W
Toegestane spanningsschommelingen
+/- 10 %
Informatie over ingangsstroom
Stijging lineair:0,09 - 0,44 mA bij een triggersignaal van 3 - 15 V:0,44 - 15,44 mA bij een triggersignaal van 15 - 30 V
LABS-conformiteit
VDMA24364-B2-L
Max. aanhaalmoment ventielbevestiging
0.7
Bedrijfsdruk
7.25:87
Extra functies
Vonkblusketen:Houdstroomverlaging met energieterugwinning:Veiligheidsuitschakeling
Toegestane oppervlaktetemperatuur magneet
120
Max. schakelfrequentie
500
Bouwbreedte
10
Beperking omgevings- en mediumtemperatuur
Afhankelijk van de schakelfrequentie (zie diagram)
Bedrijfsdruk
0.05:0.6
Tolerantie schakeltijd uit
+15 %/-25 %
Tolerantie schakeltijd aan
+/-15 %
Triggersignaalbereik DC
3:30
Schakeltijd uit bij 4 bar en 24 V in nieuwe toestand
0.6
Schakeltijd aan bij 4 bar en 24 V in nieuwe toestand
1.2
Schakeltijd aan bij 0,5 bar en 24 V in nieuwe toestand
1
Schakeltijd uit bij 0,5 bar en 24 V in nieuwe toestand
0.8
Schakeltijd aan bij 6 bar en 24 V in nieuwe toestand
1.3
Schakeltijd uit bij 6 bar en 24 V in nieuwe toestand
0.6
Aanwijzingen voor het bedrijf
Voedingseenheid moet minstens 1,7 A zonder spanningsval kunnen leveren:Niet zonder debiet gebruiken.
Bedrijfsvoorwaarden volgens DIN VDE 0580
S3 50% 20min. bij afzonderlijk ventiel:S3 25% 20min. bij blokmontage
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA-versterkt:PPS-versterkt
Materiaal afdichtingen
HNBR
Materiaal schroeven
Staal
Materiaal kabelmantel
PUR
