Douane code
84.812.090
Land van oorsprong
HU
EAN code
4052568161408
Artikelnummer Festo
525168
Constructieve opbouw
Drukonafhankelijke klepzittingsventiel
Omgevingstemperatuur
-5:60
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:8
Mediumtemperatuur
-5:60
Productgewicht
120
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991322
Ventielfunctie
3/2 open monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Reversibel met beperkingen
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
direct
Terugstelwijze
mechanische veer
Nominale doorlaat
3
Pneumatische aansluiting 2
G1/8
Pneumatische aansluiting 33
G1/8
Elektrische aansluiting
Kabel
Kabellengte
2.5
Handbediening
Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
200
Schakeltijd aan
8.3
Schakeltijd uit
4.5
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Negatieve overlapping
Rastermaat
19
Inschakelduur
100%
Pneumatische aansluiting 11
G1/8
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: 3,7 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Bedrijfsdruk omkeerbaar
-13.05:14.5
Bedrijfsdruk
-13.05:116
Bedrijfsdruk reversibel
-0.9:1
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Max. schakelfrequentie
130
Bouwbreedte
14
Bedrijfsdruk
-0.09:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Bedrijfsdruk omkeerbaar
-0.09:0.1
Informatie over de rastermaat
Minimale afstand tussen de ventielen bedraagt 5 mm
Materiaal behuizing
Persgegoten zink, gecoat
Materiaal afdichtingen
HNBR:NBR
Materiaal schroeven
Gegalvaniseerd staal
Materiaal kabelmantel
PUR
Type

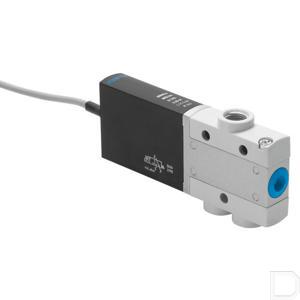

Magneetventiel MHE3
