Douane code
84.812.090
Land van oorsprong
HU
EAN code
4052568159160
Artikelnummer Festo
196119

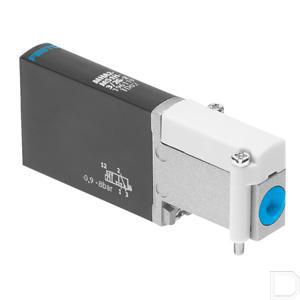

Type
Magneetventiel MHA2
Constructieve opbouw
Drukonafhankelijke klepzittingsventiel
Omgevingstemperatuur
-5:40
Bevestigingstype
Op aansluitplaat
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:8
Mediumtemperatuur
-5:40
Productgewicht
60
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991308
Ventielfunctie
3/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Reversibel met beperkingen
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Ontluchtingsfunctie
Smoorbaar
Besturingstype
direct
Terugstelwijze
mechanische veer
Nominale doorlaat
2
Pneumatische aansluiting 1
Aansluitplaat
Pneumatische aansluiting 2
Aansluitplaat
Pneumatische aansluiting 3
Aansluitplaat
Elektrische aansluiting
2-polig:Stekkers
Handbediening
Schakelend
Goedkeuring
RCM Mark:c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
100
Schakeltijd aan
1.7
Schakeltijd uit
2
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Polariteitsbescherming
Bipolair
Overlapping
Negatieve overlapping
Rastermaat
14
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: lagestroomfase 1,25 W, hogestroomfase 5,0 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Bedrijfsdruk omkeerbaar
-13.05:14.5
Bedrijfsdruk
-13.05:116
Extra functies
Vonkblusketen:Houdstroomverlaging:Veiligheidsschakeling
Bedrijfsdruk reversibel
-0.9:1
Schakeltijdstrooiing vanaf 1 Hz
0.2
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Max. schakelfrequentie
330
Bouwbreedte
10
Beperking omgevings- en mediumtemperatuur
Afhankelijk van de schakelfrequentie (zie diagram)
Bedrijfsdruk
-0.09:0.8
Tolerantie schakeltijd uit
+10 %/-30 %
Tolerantie schakeltijd aan
+10%/-30%
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Bedrijfsdruk omkeerbaar
-0.09:0.1
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Informatie over de rastermaat
Minimale afstand tussen de ventielen bedraagt 4 mm
Materiaal behuizing
Persgegoten zink, gecoat
Materiaal afdichtingen
HNBR:NBR
Materiaal schroeven
Gegalvaniseerd staal
