Douane code
84.812.090
Land van oorsprong
CN
EAN code
4052568115807
Artikelnummer Festo
35547
Type

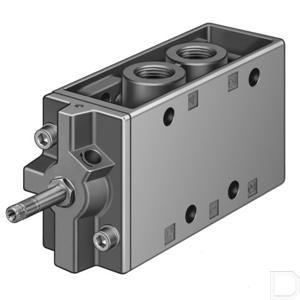

Magneetventiel MFH
Constructieve opbouw
Schotelzitting
Omgevingstemperatuur
-5:40
Bevestigingstype
Naar keuze::Op aansluitstrip:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
0:8
Mediumtemperatuur
-10:60
Productgewicht
1135
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991024
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
extern
Nominale doorlaat
14
Stuurdruk
1.5:8
Pneumatische aansluiting 1
G1/2
Pneumatische aansluiting 2
G1/2
Pneumatische aansluiting 3
G1/2
Elektrische aansluiting
Via F-spoel, afzonderlijk te bestellen
Handbediening
Vergrendelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
3700
b-waarde
0.32
Schakeltijd aan
21
Schakeltijd uit
150
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Negatieve overlapping
Rastermaat
69
Pneumatische aansluiting 4
G1/2
Pneumatische aansluiting 5
G1/2
Aansluiting stuurlucht 14
G1/8
Aansluiting stuurluchtafvoer 84
M5
Opslagtemperatuur
-20:60
Materiaal-informatie
RoHS conform
Spoeleigenschappen
Zie magneetspoel, moet afzonderlijk worden besteld
LABS-conformiteit
VDMA24364-B1/B2-L
Max. positieve testimpuls bij signaal 0
2200
Max. negatieve controle-impuls bij 1 signaal
3700
Bouwbreedte
52
Bedrijfsdruk
0:0.8
Stuurdruk MPa
0.15:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR:TPE-U(PU)
