Douane code
84.812.090
Land van oorsprong
HU
EAN code
4052568170172
Artikelnummer Festo
535967
Type

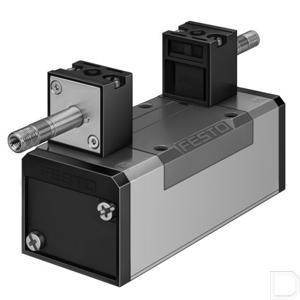

Magneetventiel JMFH
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:40
Conform norm
ISO 5599-1
Bevestigingstype
Op aansluitplaat:met doorgangsboring en schroef
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:16
Mediumtemperatuur
-10:60
Productgewicht
820
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991067
Ventielfunctie
5/2 bistabiel
Bedieningswijze
Elektrisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
volgens EU Ex-veiligheidsrichtlijn (ATEX)
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Stuurluchttoevoer
extern
Nominale doorlaat
11.5
Stuurdruk
2:10
Pneumatische aansluiting 1
Aansluitplaat grootte 2 volgens ISO 5599-1
Pneumatische aansluiting 2
Aansluitplaat grootte 2 volgens ISO 5599-1
Pneumatische aansluiting 3
Aansluitplaat grootte 2 volgens ISO 5599-1
ISO-code
269
Elektrische aansluiting
Via F-spoel, afzonderlijk te bestellen
Handbediening
Met toebehoren vergrendelend:Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
2300
Schakeltijd op
18
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65
Overlapping
Positieve overdekking
Rastermaat
56
Pneumatische aansluiting 4
Aansluitplaat grootte 2 volgens ISO 5599-1
Pneumatische aansluiting 5
Aansluitplaat grootte 2 volgens ISO 5599-1
Aansluiting stuurlucht 12
Aansluitplaat grootte 2 volgens ISO 5599-1
Aansluiting stuurlucht 14
Aansluitplaat grootte 2 volgens ISO 5599-1
Aansluiting stuurluchtafvoer 82
M5
Aansluiting stuurluchtafvoer 84
M5
Geluidsdrukniveau
85
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Max. positieve testimpuls bij signaal 0
2200
Max. negatieve controle-impuls bij 1 signaal
3700
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Bouwbreedte
54
Bedrijfsdruk
-0.09:1.6
Stuurdruk MPa
0.2:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring)
volgens de UK EX-voorschriften
Ex-goedkeuring buiten de EU
EPL Db (GB):EPL Gb (GB)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
HNBR:NBR
ATEX-categorie gas
II 2G
Ontstekingsbeschermingsklasse gas
Ex h IIC T4 Gb
ATEX-categorie stof
II 2D
Ex-ontstekingsbeschermingsklasse stof
Ex h IIIC T105°C Db
Ex-omgevingstemperatuur
-5°C <= Ta <= +40°C
