Douane code
84.812.090
Land van oorsprong
HU
EAN code
4052568010447
Artikelnummer Festo
150980
Type

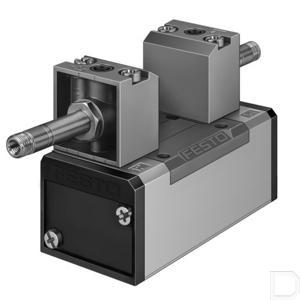

Magneetventiel JMFH
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:40
Conform norm
ISO 5599-1
Bevestigingstype
Op aansluitplaat:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:10
Mediumtemperatuur
-10:60
Productgewicht
490
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991005
Ventielfunctie
5/2 bistabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Stuurluchttoevoer
intern
Nominale doorlaat
8
Pneumatische aansluiting 1
Aansluitplaat grootte 1 volgens ISO 5599-1
Pneumatische aansluiting 2
Aansluitplaat grootte 1 volgens ISO 5599-1
Pneumatische aansluiting 3
Aansluitplaat grootte 1 volgens ISO 5599-1
ISO-code
155
Elektrische aansluiting
3-polig:Vorm A, met spoel VACF-A:Vorm B Industrie (11 mm), met spoel MSF:Via magneetspoel, afzonderlijk te bestellen
Handbediening
Met toebehoren vergrendelend:Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1200
Schakeltijd op
16
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65
Overlapping
Positieve overdekking
Rastermaat
43
Pneumatische aansluiting 4
Aansluitplaat grootte 1 volgens ISO 5599-1
Pneumatische aansluiting 5
Aansluitplaat grootte 1 volgens ISO 5599-1
Aansluiting stuurlucht 12
Aansluitplaat grootte 1 volgens ISO 5599-1
Aansluiting stuurlucht 14
Aansluitplaat grootte 1 volgens ISO 5599-1
Geluidsdrukniveau
85
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Max. positieve testimpuls bij signaal 0
2200
Max. negatieve controle-impuls bij 1 signaal
3700
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Bouwbreedte
42
Bedrijfsdruk
0.2:1
Maritieme classificatie
zie certificaat
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
HNBR:NBR
Certificaat instantie van afgifte
DNV-TAA000032X:UL MH19482
