Douane code
84.812.090
Land van oorsprong
CN
EAN code
4052568169640
Artikelnummer Festo
535914
Constructieve opbouw
Schotelzitting
Omgevingstemperatuur
-5:40
Bevestigingstype
Naar keuze::Op aansluitstrip:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:8
Mediumtemperatuur
-5:40
Productgewicht
1210
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
995754
Ventielfunctie
5/2 bistabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
volgens EU Ex-veiligheidsrichtlijn (ATEX)
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Nominale doorlaat
14
Pneumatische aansluiting 1
G1/2
Pneumatische aansluiting 2
G1/2
Pneumatische aansluiting 3
G1/2
Elektrische aansluiting
Via F-spoel, afzonderlijk te bestellen
Handbediening
Vergrendelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
4500
b-waarde
0.3
C-waarde
19.5
Schakeltijd op
20
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Negatieve overlapping
Rastermaat
69
Pneumatische aansluiting 4
G1/2
Pneumatische aansluiting 5
G1/2
Aansluiting stuurluchtafvoer 82
M5
Aansluiting stuurluchtafvoer 84
M5
Opslagtemperatuur
-20:60
Materiaal-informatie
RoHS conform
Max. schakelfrequentie
25
Spoeleigenschappen
Zie magneetspoel, moet afzonderlijk worden besteld
LABS-conformiteit
VDMA24364-B1/B2-L
Aansluiting luchtopening
M3
Max. positieve testimpuls bij signaal 0
2200
Max. negatieve controle-impuls bij 1 signaal
3700
Bouwbreedte
52
Bedrijfsdruk
0.2:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring)
volgens de UK EX-voorschriften
Ex-goedkeuring buiten de EU
EPL Db (GB):EPL Gb (GB)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR:TPE-U(PU)
ATEX-categorie gas
II 2G
Ontstekingsbeschermingsklasse gas
Ex h IIC T4 Gb
ATEX-categorie stof
II 2D
Ex-ontstekingsbeschermingsklasse stof
Ex h IIIC T130°C Db
Ex-omgevingstemperatuur
-5°C <= Ta <= +40°C
Type

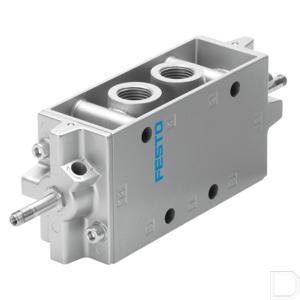

Magneetventiel JMFH
