Douane code
84.812.090
Land van oorsprong
HU
EAN code
4052568144500
Artikelnummer Festo
184510
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-10:50
Conform norm
ISO 5599-1
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:10
Mediumtemperatuur
-10:50
Productgewicht
1080
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991059
Ventielfunctie
5/2 bistabiel-dominerend
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Stuurluchttoevoer
intern
Nominale doorlaat
14.5
Pneumatische aansluiting 1
Aansluitplaat grootte 3 volgens ISO 5599-1
Pneumatische aansluiting 2
Aansluitplaat grootte 3 volgens ISO 5599-1
Pneumatische aansluiting 3
Aansluitplaat grootte 3 volgens ISO 5599-1
ISO-code
355
Elektrische aansluiting
M12x1:Centrale stekker:Ronde bouwvorm
Handbediening
Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
4500
Schakeltijd op
20
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Rastermaat
71
Pneumatische aansluiting 4
Aansluitplaat grootte 3 volgens ISO 5599-1
Pneumatische aansluiting 5
Aansluitplaat grootte 3 volgens ISO 5599-1
Aansluiting stuurluchtafvoer 82
Niet gekanaliseerd
Aansluiting stuurluchtafvoer 84
niet gekanaliseerd
Spoeleigenschappen
24 V DC: 2,5 W
LABS-conformiteit
VDMA24364-B1/B2-L
Bouwbreedte
65
Bedrijfsdruk
0.2:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR

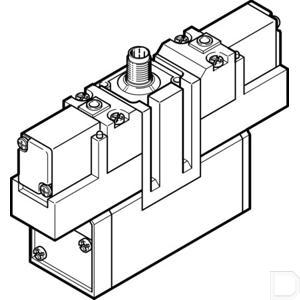

Type
Magneetventiel JMEBDH
