Douane code
84.812.090
Land van oorsprong
BR
EAN code
4052568112523
Artikelnummer Festo
14545

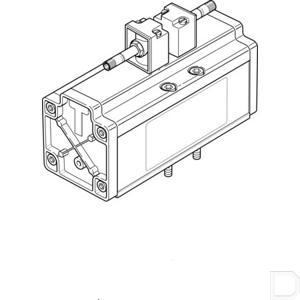

Type
Magneetventiel JMDH
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-10:50
Conform norm
ISO 5599-1
Bevestigingstype
Op aansluitplaat:met doorgangsboring en schroef
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:16
Mediumtemperatuur
-10:60
Productgewicht
2600
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991005
Ventielfunctie
5/2 bistabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Stuurluchttoevoer
intern
Nominale doorlaat
18
Pneumatische aansluiting 1
Aansluitplaat grootte 4 volgens ISO 5599-1
Pneumatische aansluiting 2
Aansluitplaat grootte 4 volgens ISO 5599-1
Pneumatische aansluiting 3
Aansluitplaat grootte 4 volgens ISO 5599-1
ISO-code
455
Handbediening
Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
6000
Schakeltijd op
40
Beschermingsklasse
IP65
Overlapping
Positieve overdekking
Rastermaat
82
Pneumatische aansluiting 4
Aansluitplaat grootte 4 volgens ISO 5599-1
Pneumatische aansluiting 5
Aansluitplaat grootte 4 volgens ISO 5599-1
Aansluiting stuurluchtafvoer 82
M5
Aansluiting stuurluchtafvoer 84
M5
Geluidsdrukniveau
85
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Bouwbreedte
76
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium
Materiaal afdichtingen
NBR
