Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568135478
Artikelnummer Festo
163791
Type

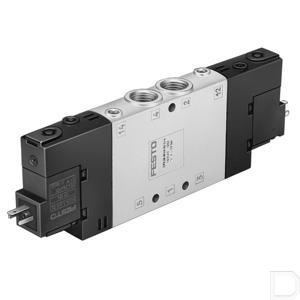

Magneetventiel CPE18
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:10
Mediumtemperatuur
-5:50
Productgewicht
270
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991016
Ventielfunctie
5/2 bistabiel
Bedieningswijze
Elektrisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-laagspanningsrichtlijn
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Stuurluchttoevoer
extern
Nominale doorlaat
8
Stuurdruk
2:10
Pneumatische aansluiting 1
G1/4
Pneumatische aansluiting 2
G1/4
Pneumatische aansluiting 3
G1/4
Elektrische aansluiting
Vorm C
Handbediening
Met toebehoren vergrendelend:Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1500
Schakeltijd op
13
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65:met contrastekker:conform IEC 60529
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100%
Pneumatische aansluiting 4
G1/4
Pneumatische aansluiting 5
G1/4
Aansluiting stuurlucht 12
M5
Aansluiting stuurlucht 14
M5
Aansluiting stuurluchtafvoer 82
M5
Aansluiting stuurluchtafvoer 84
M5
Materiaal-informatie
RoHS conform
Spoeleigenschappen
230 V AC: 50/60 Hz, inschakelvermogen 3,0 VA, houdvermogen 2,4 VA
Toegestane spanningsschommelingen
-15 % / +10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Ventielplaatsmarkering
Houder voor tekstplaatjes
Max. positieve testimpuls bij signaal 0
3300
Max. negatieve controle-impuls bij 1 signaal
3100
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Bouwbreedte
18
Bedrijfsdruk
-0.09:1
Stuurdruk MPa
0.2:1
Maritieme classificatie
zie certificaat
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor elektrisch productie-apparatuur
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
Certificaat instantie van afgifte
DNV-TAA000032X:UL MH19482
