Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568159597
Artikelnummer Festo
196849
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:10
Mediumtemperatuur
-5:50
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991405
Ventielfunctie
3/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Besturingstype
Voorgestuurd
Terugstelwijze
Pneumatische veer
Stuurluchttoevoer
extern
Nominale doorlaat
4
Stuurdruk
2.5:8
Pneumatische aansluiting 1
QS-4
Pneumatische aansluiting 2
QS-4
Pneumatische aansluiting 3
M7
Elektrische aansluiting
2-polig
Handbediening
Met toebehoren vergrendelend:Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
190
Schakeltijd aan
14
Schakeltijd uit
14
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65:met contrastekker:conform IEC 60529
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100% in combinatie met houdstroomverlaging
Aansluiting stuurlucht 12
M3
Aansluiting stuurluchtafvoer 82
M3
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: 1,28 W
Toegestane spanningsschommelingen
-15 % / +10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Ventielplaatsmarkering
Houder voor tekstplaatjes
Max. positieve testimpuls bij signaal 0
1200
Max. negatieve controle-impuls bij 1 signaal
900
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Bouwbreedte
10
Bedrijfsdruk
-0.09:1
Stuurdruk MPa
0.25:0.8
Maritieme classificatie
zie certificaat
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
Certificaat instantie van afgifte
DNV-TAA000032X:UL MH19482
Type

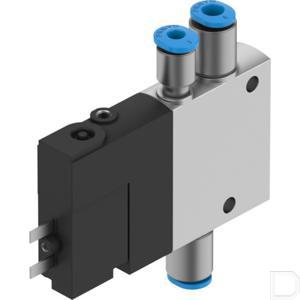

Magneetventiel CPE10
