Douane code
84.123.900
Land van oorsprong
DE
EAN code
4052568200503
Artikelnummer Festo
556433
Werking
dubbelwerkend
Varianten
Doorlopende zuigerstang
Constructieve opbouw
Zwenkvleugel
Zuiger-Ø
20 mm
Slag
40
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Schokdemper aan beide zijden:Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Naar keuze::geklemd in T-groef:met buitendraad
Dempingshoek
12
Instelbereik zwenkhoek
0:246
Zwenkhoek
0:246
Fijnafstelling
-3
Inbouwpositie
Willekeurig
Bedrijfsdruk
2.5:8
Productgewicht
1130
Basisgewicht bij 0 mm slag
1130
Gewichtstoeslag per 10 mm slag
52
Theoretische kracht bij 6 bar, uitgaand
159
Theoretische kracht bij 6 bar, ingaand
120.5
Toegestaan massatraagheidsmoment
0.0012
Max. zwenkfrequentie bij 6 bar
1
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991268
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Max. impactsnelheid
0.5
Borging tegen verdraaien/geleiding
Glijgeleid
LABS-conformiteit
VDMA24364-B2-L
Theoretisch draaimoment bij 6 bar
2.5
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering:geanodiseerd
Materiaal zuigerstang
Veredeld staal
Materiaal behuizing
Aluminium kneedlegering:Glijdend geanodiseerd
Materiaal afdichtingen
TPE-U(PU)
Dynamisch lastmoment
0.2
Herhaalnauwkeurigheid
0.1
Zwenkhoekspeling
2

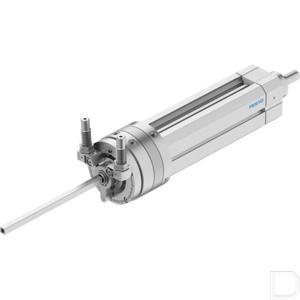

Type
Lineaire zwaai-eenheid DSL
