Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568199517
Artikelnummer Festo
555450
Type

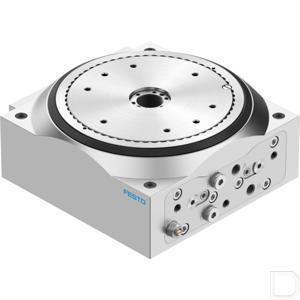

Indexeertafel DHTG
Werking
dubbelwerkend
Constructieve opbouw
Tandkranskoppeling:Tandheugel/rondsel:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
Inwendige schroefdraad G1/8
Positiedetectie
Voor inductieve sensoren
Demping
Schokdemper, harde karakteristiek, afstelbaar
Bevestigingstype
Met doorgangsboring en centreerhuls
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
10000
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
992251
Beschermingsklasse
IP54
Bouwgrootte
140
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Opslagtemperatuur
-20:80
Geluidsdrukniveau
70
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
3000
LABS-conformiteit
VDMA24364-B2-L
Bedrijfsdruk
0.3:0.8
Deling
3
Herhaalnauwkeurigheid van de zwenkhoek
0.03
Max. axiaalkracht statisch
4000
Max. radiaalkracht statisch
6000
Max. kantelmoment statisch
300
Max. tangentiaalmoment statisch
200
Draaischotel
0.02
Vlakloop schotel
0.02
Paralleliteit schotel
0.04
Theoretisch draaimoment bij 6 bar
18.1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR:TPE-U(PU)
Materiaal aanslagen
Gegalvaniseerd staal
Materiaal schotel
Gegalvaniseerd staal
