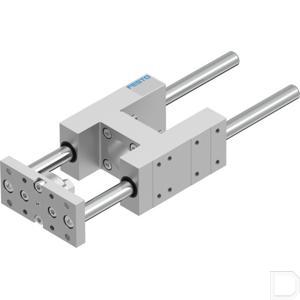

Geleidingseenheid EAGF-V2-KF-50-200

Productdocumentatie

Extra ruimte voor het zwaartepunt van de bewegende massa per 10 mm slag (mm) 4,3

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Zwaartepunt van bewegende massa met 0 mm slag 46

Douane code 84.821.090

Corrosiebestendigheidsklasse CRC 0

Land van oorsprong HU

Ontwerp structuur Geleiding

Verplaatsingskracht (N) 15

EAN code 4052568266271

Festo artikelnr. 2784152

Geleiding Recirculating ball bearing guide

Materiaal geleidingselement Staal

Materiaal behuizing Geanodiseerde legering van gesmeed aluminium

Materiaal opmerking Voldoet aan RoHS

Materiaal spanplaat Staal

Max. kracht Fy (N) 1.260

Max. kracht Fy statische (N) 800

Max. kracht Fz (N) 1.260

Max. kracht Fz statische (N) 800

Max. koppel Mx (Nm) 65

Max. koppel Mx statisch (Nm) 42

Max. koppel My (Nm) 70

Max. koppel My statische (Nm) 44

Max. koppel Mz (Nm) 70

Max. koppel Mz statische (Nm) 44

Eenheid Per stuk

Product gewicht 5.039

Omkeerspeling 0 µm

Type bevestiging Via binnendraad

Origineel nummer EAGF-V2-KF-50-200

Gewicht 4.815

Maat 50

Slaglengte 200

Productomschrijving: - De geleidingseenheden EAGF met rustige loop voor elektrocilinders nemen extern optredende dwarskrachten op en bieden een goede borging tegen verdraaien, ook bij hoge momenten.

Kenmerken: - Voor elektrische cilinders EPCO en ESBF; - Voor de opname van de door het proces veroorzaakte krachten en momenten; - Hoge geleidingsnauwkeurigheid
