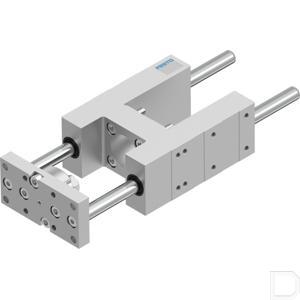

Geleidingseenheid EAGF-V2-KF-32-100

Productdocumentatie

Extra ruimte voor het zwaartepunt van de bewegende massa per 10 mm slag (mm) 4,1

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Zwaartepunt van bewegende massa met 0 mm slag 30

Douane code 84.821.090

Land van oorsprong HU

Ontwerp structuur Geleiding

Verplaatsingskracht (N) 15

EAN code 4052568266189

Festo artikelnr. 2782679

Geleiding Recirculating ball bearing guide

Materiaal spanplaat Staal

Materiaal geleidingselement Staal

Materiaal behuizing Geanodiseerde legering van gesmeed aluminium

Materiaal opmerking Voldoet aan RoHS

Max. kracht Fy (N) 750

Max. kracht Fy statische (N) 510

Max. kracht Fz (N) 750

Max. kracht Fz statische (N) 510

Max. koppel Mx (Nm) 28

Max. koppel Mx statisch (Nm) 19

Max. koppel My (Nm) 34

Max. koppel My statische (Nm) 23

Max. koppel Mz (Nm) 34

Max. koppel Mz statische (Nm) 23

Montage Via binnendraad

OEM nummer EAGF-V2-KF-32-100

Eenheid Per stuk

Product gewicht 1.865

Omkeerspeling 0 µm

Maat 32

Slaglengte 100

Gewicht (g) 1.669

Productomschrijving: - De geleidingseenheden EAGF met rustige loop voor elektrocilinders nemen extern optredende dwarskrachten op en bieden een goede borging tegen verdraaien, ook bij hoge momenten.

Kenmerken: - Voor elektrische cilinders EPCO en ESBF; - Voor de opname van de door het proces veroorzaakte krachten en momenten; - Hoge geleidingsnauwkeurigheid
