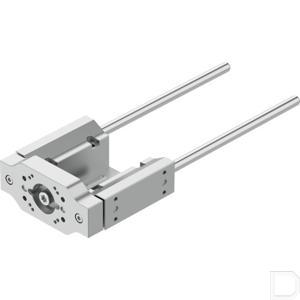

Geleidingseenheid EAGF-P2-KF-60-300

Productdocumentatie

Extra massafactor per 10 mm slag (g) 17,8

Extra gewicht per 10 mm slag (g) 17,8

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Basisgewicht voor 0 mm slag (g) 1.614

Douane code 84.821.090

Land van oorsprong CN

Ontwerp structuur Geleiding

Verplaatsingskracht (N) 3

EAN code 4052568605490

Festo artikelnr. 8158031

Geleiding Recirculating ball bearing guide

Materiaal geleidingselement Hardverchroomd gehard staal

Materiaal behuizing Geanodiseerde legering van gesmeed aluminium

Materiaal opmerking Voldoet aan RoHS

Materiaal spanplaat Geanodiseerde legering van gesmeed aluminium

Max. acceleratie (m/s2) 25

Max. kracht Fy (N) 380

Max. kracht Fy statische (N) 510

Max. kracht Fz (N) 380

Max. kracht Fz statische (N) 510

Max. snelheid (m/sec.) 1

Max. koppel Mx (Nm) 20

Max. koppel Mx statisch (Nm) 27

Max. koppel My (Nm) 15

Max. koppel My statische (Nm) 20

Bewegende massa met 0 mm slag (g) 583

Eenheid Per stuk

Beschermingsgraad (IP) IP40

Omkeerspeling 0 µm

Type bevestiging Via binnendraad

Origineel nummer EAGF-P2-KF-60-300

Gewicht 2.244

Slaglengte 300

Productomschrijving: - De geleidingseenheden EAGF met rustige loop voor elektrocilinders nemen extern optredende dwarskrachten op en bieden een goede borging tegen verdraaien, ook bij hoge momenten.

Kenmerken: - Voor elektrische cilinders EPCO en ESBF; - Voor de opname van de door het proces veroorzaakte krachten en momenten; - Hoge geleidingsnauwkeurigheid
