Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568140366
Artikelnummer Festo
170955
Type

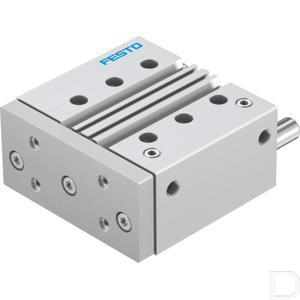

Geleidingscilinder DFM
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
63 mm
Slag
80
Omgevingstemperatuur
-5:60
Pneumatische aansluiting
G1/4
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
5888
Verplaatste massa
2731
Theoretische kracht bij 6 bar, uitgaand
1870
Theoretische kracht bij 6 bar, ingaand
1750
Impactenergie in de eindposities
1.3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.6
Max. moment Mx statisch
100
Max. moment My statisch
51.2
Max. moment Mz statisch
51.2
Max. kracht Fy statisch
1600
Max. kracht Fz statisch
1600
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
18.67
Zwaartepunt van de bewogen massa afhankelijk van de slag
51.9
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
1487
Max. kracht Fz
1487
Geleiding
Kogelomloopgeleiding
Max. moment Mx
92.97
Max moment My
47.58
Max. moment Mz
47.58
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
233
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
50
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.1:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
