Douane code
84.798.997
Land van oorsprong
HU
EAN code
4052568551711
Artikelnummer Festo
8101545
Type

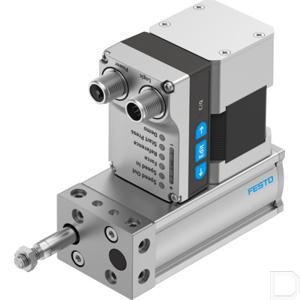

Elektrocilinder EPCE
Constructieve opbouw
Elektrocilinder:met tandriem:met geïntegreerde aandrijving
Slag
30
Omgevingstemperatuur
0:50
Positiedetectie
Motorencoder
Bevestigingstype
met doorgangsboring:met inwendige schroefdraad:met centreerhuls:Met toebehoren
Inbouwpositie
Willekeurig
Productgewicht
902
Verplaatste massa
101
Basisgewicht bij 0 mm slag
813
Gewichtstoeslag per 10 mm slag
29
Bewogen massa bij 0 mm slag
87
Toeslag verplaatste massa per 10 mm slag
4.55
Impactenergie in de eindposities
0.003
Symbool
997342
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark
Beschermingsklasse
IP40
Bouwgrootte
45
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
IO-link, processdatainhoud OUT
Move in 1 bit:Move out 1 bit:Quit Error 1 bit:Move Intermediate 1 bit
IO-link, processdatainhoud IN
State Device 1 bit:State In 1 bit:State Intermediate 1 bit:State Move 1 bit:State Out 1 bit
IO-Link, servicedata-inhoud IN
Speed 32 bit:Positie 32 bit:Force 32 bit
IO-Link, datageheugen vereist
500
Inschakelduur
100%
Opslagtemperatuur
-20:60
Materiaal-informatie
RoHS conform
Borging tegen verdraaien/geleiding
Glijgeleid
Isolatiebeschermklasse
B
Relatieve luchtvochtigheid
0 - 90 %
Max. snelheid
0.44
Max. versnelling
9
Nominale spanning DC
24
Rotorpositiesensor
Encoder absolut single turn
Temperatuurbewaking
Uitschakeling bij overtemperatuur:Geïntegreerde precieze CMOS-temperatuursensor met analoge uitgang
Herhaalnauwkeurigheid
±0,05 mm
Toegestane spanningsschommelingen
+/- 15 %
Max. stroomverbruik logica
0.3
Rotorpositiegever meetprincipe
magnetisch
Aanwijzing bij de omgevingstemperatuur
Boven een omgevingstemperatuur van 30 °C moet een vermogensreductie van 2 % per K in acht worden genomen.
LABS-conformiteit
VDMA24364-zone III
Max. stroomverbruik
3000
Spanningstoevoer, aansluittype
Stekkers
Spanningstoevoer, aansluittechniek
M12x1, T-gecodeerd conform EN 61076-2-111
Spanningstoevoer, aantal polen/aders
4
Spanningstoevoer, aansluitschema
995989
Logica-interface, aansluittype
Stekkers
Logica-interface, aansluittechniek
M12x1, A-gecodeerd conform EN 61076-2-101
Logica-interface, aantal polen/aders
8
Logica-interface, aansluitschema
992264
Zuigerstangschroefdraad
M6
Richtwaarde nuttige last, horizontaal
5
Richtwaarde nuttige last, verticaal
2.5
Slagreserve
0
Max. toevoerkracht Fx
85
Tandriemsteek
2
Rekbaarheid tandriem
0.31
Materiaal tandriem
Polychloroprene met glasvezel
Aandrijfrondsel werkdiameter
10.18
Toevoerconstante
32
Indicator
LED
Extra functies
Bedieningsinterface:Geïntegreerde eindpositiedetectie
Schakellogica ingangen
PNP (plus schakelend)
Nominale stroom
3
Aantal digitale logische ingangen
2
Bedrijfsbereik logische ingang
24
Eigenschappen logische ingang
Configureerbaar:Niet galvanisch gescheiden
Aantal digitale logische uitgangen 24 V DC
2
Max. stroom digitale logische uitgangen
100
Eigenschappen digitale logische uitgangen
Configureerbaar:Niet galvanisch gescheiden
Parametreerinterface
IO-Link:Bedieningsinterface
Max. moment Mx
0
Max moment My
0.4
Max. moment Mz
0.4
Referentie levensduur
300
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
IO-link, protocolversie
Device V 1.1
IO-Link, Connection technology
Stekkers
IO-Link, Communication mode
COM3 (230,4 kBaud)
IO-Link, Port class
A
IO-Link, aantal ports
1
IO-Link, procesdatabreedte OUT
2 byte
IO-link, minimale cyclustijd
1 ms
"IO-Link
2 byte
IO-Link, SIO-mode ondersteuning
Ja
Motortype
Stappenmotor
Referentie
Vast aanslagblok positief:Blok met vaste aanslag negatief
Specificatie logische ingang
identiek aan IEC 61131-2, type 1
Schakellogische uitgangen
PNP (plus schakelend)
Max. kabellengte
15 m uitgangen:15 m ingangen:20 m bij IO-Link werking
KC-kenteken
KC-EMC
Onderhoudsinterval
Lifetimesmering
Rotorpositiesensor resolutie
16
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
"Snelheid ""Speed Press"""
0.02
Materiaal deksel
Aluminium-legering, geanodiseerd
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Zuigerstangeinde
Buitendraad
"Aanduiding ""klaar voor gebruik"""
LED
Beschermklasse
III
