Volgens norm
ISO 15552
Extra massafactor per 10 mm slag (g)
26
Extra gewicht per 10 mm slag (g)
47
Omgevingstemperatuur bereik
0°C <> +60°C
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
1.237
Douane code
84.799.070
Corrosiebestendigheidsklasse CRC
2
Land van oorsprong
DE

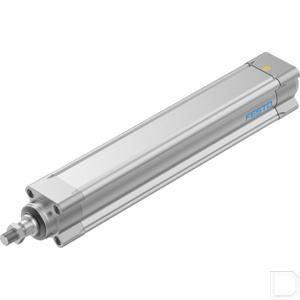

Ontwerp structuur
Elektro-cilinder met kogelomloopspil
Inschakelduur (%)
100%
EAN code
4052568278373
Festo artikelnr.
8022582
Interfacecode actuator
D40
Massatraagheidsmoment JH per meter slag
0,5225 kgcm2
Massatraagheidsmoment JL per kg werklast
0,06485 kgcm2
Massatraagheidsmoment JO
0,1249 kgcm2
Materiaal cover
Smeedaluminiumlegering; Glad geanodiseerd
Materiaal cilinder vat
Smeedaluminiumlegering; Glad geanodiseerd
Materiaal opmerking
Bevat LABS-stoffen ; Voldoet aan RoHS
Max. acceleratie (m/s2)
25
Max. hoekverdraaiing van de zuigerstang +/-
0,2
Max. aandrijfmoment (Nm)
7,7
Max. voederkracht Fx (N)
3.000
Max. zijdelingse kracht Fq afhankelijk van de projectie x
Diagram
Max. toelaatbare snelheid afhankelijk van slaglengte
Diagram
Max. radiale kracht op aandrijfas (N)
130
Max. snelheid (m/sec.)
1,33
Motortype
Stappenmotor; Servomotor
Bewegende massa met 0 mm slag (g)
467
Aandrijfmoment bij onbelast bedrijf (Nm)
0,2
Eenheid
Per stuk
Schroefdraad zuiger
Uitwendige schroefdraad
Positie detectie
Voor nabijheidssensor
Beveiliging tegen aanhaalmomenten/geleiding
Met glijlagergeleiding
Beschermingsklasse
IP40
Beschermingsgraad (IP)
IP40
Herhalingsnauwkeurigheid
±0,01 mm
Omkeerspeling
40 µm
Materiaal schroef
Staal; Verzinkt
Spindel diameter (mm)
16
Spindel spil (mm)
16
Opslagtemperatuur (celcius)
-20 - 60 °C
Type bevestiging
with internal (female) thread; or accessories
Origineel nummer
ESBF-BS-40-200-16P
Gewicht
2.235
Maat
40
Slaglengte
200
Werkslag (mm)
200 mm
