Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568206666
Artikelnummer Festo
560201
Type

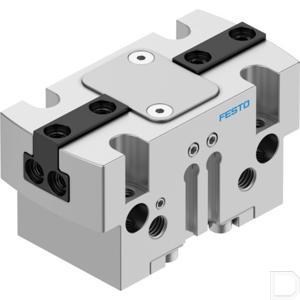

Parallelgrijper HGPT
Werking
dubbelwerkend
Constructieve opbouw
Schuin niveau:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls:met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
135
Grijpkracht per grijpklauw bij 6 bar sluiten
161
Grijpkracht per grijpklauw bij 6 bar openen
172
Max. werkfrequentie grijper
3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.04
Symbool
991894
Beschermingsklasse
IP40
Bouwgrootte
20
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Grijpkrachtzekering
zonder
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
2
Max. kracht aan de grijpklauw Fz statisch
700
Max. moment aan de grijpklauw Mx statisch
15
Max. moment aan de grijpklauw My statisch
15
Max. moment aan de grijpklauw Mz statisch
8
Min. openingstijd bij 6 bar
28
Min. sluittijd bij 6 bar
31
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.02
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
0.344
LABS-conformiteit
VDMA24364-B1/B2-L
Aandrijvingstype
Pneumatisch
Bedrijfsdruk blokkeerlucht
0:0.5
Pneumatische aansluiting blokkeerlucht
M5
Nasmeerinterval geleidingselementen
5
Totale grijpkracht bij 6 bar openen
344
Totale grijpkracht bij 6 bar sluiten
322
Max. massa per externe grijpvinger
50
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium geanodiseerd
Materiaal grijpklauw
Staal, gehard
Materiaal afdekkap
Hooggelegeerd roestvast staal
