Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568206543
Artikelnummer Festo
560189
Type

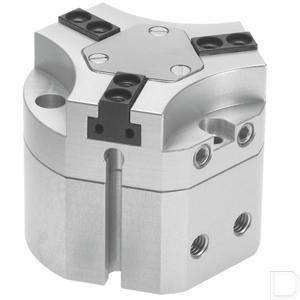

Driepuntsgrijper HGDT
Werking
dubbelwerkend
Constructieve opbouw
Schuin niveau:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Grijperfunctie
3-punts
Aantal grijpklauwen
3
Bevestigingstype
Naar keuze::met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
1873
Grijpkracht per grijpklauw bij 6 bar sluiten
864
Grijpkracht per grijpklauw bij 6 bar openen
1124
Max. werkfrequentie grijper
4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.03
Symbool
991894
Bouwgrootte
63
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
5
Max. kracht aan de grijpklauw Fz statisch
2500
Max. moment aan de grijpklauw Mx statisch
80
Max. moment aan de grijpklauw My statisch
50
Max. moment aan de grijpklauw Mz statisch
60
Min. openingstijd bij 6 bar
163
Min. sluittijd bij 6 bar
162
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.05
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
28.77
LABS-conformiteit
VDMA24364-B1/B2-L
Bedrijfsdruk blokkeerlucht
0:0.5
Pneumatische aansluiting blokkeerlucht
M5
Nasmeerinterval geleidingselementen
5
Totale grijpkracht bij 6 bar openen
3372
Totale grijpkracht bij 6 bar sluiten
2592
Max. massa per externe grijpvinger
250
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium kneedlegering:COMPCOTE-gecoat
Materiaal grijpklauw
Staal, gehard
Materiaal afdekkap
Hooggelegeerd roestvast staal
