Omgevingstemperatuur bereik
5°C <> +60°C
Montagepositie
willekeurig
Douane code
84.798.997
Aansluiting
1/8"
Corrosiebestendigheidsklasse CRC
2
Land van oorsprong
DE
Ontwerp structuur
Hellend vlak; geleide bewegingsvolgorde
EAN code
4052568227982
Festo artikelnr.
1163051
Grijpkrachtbeveiliging
On closing
Functie grijper
3
Smeerinterval voor geleidingscomponenten
5 miljoen spanbewegingen
Massatraagheidsmoment
109 kgcm2
Materiaal afdekkap
0
Materiaal grijper bekken
0
Materiaal behuizing
Smeedaluminiumlegering; Glad geanodiseerd
Materiaal opmerking
RoHS conform
Max. hoekige grijper kaak backlash ax ay
<= 0,1 deg
Max. kracht op grijperklem Fz statische (N)
3.600
Max. grijper kaak speling Sz
<= 0,05 mm
Max. grond per vinger van de externe grijper
790 g
Max. werkfrequentie van grijper
<= 4 Hz
Max. vervangingsnauwkeurigheid
0
Max. koppel bij de grijper Mx statisch (Nm)
100
Max. koppel bij de grijper My statisch (Nm)
65
Max. koppel bij de grijper Mz statisch (Nm)
75
Min. sluitingstijd bij 6 bar (ms)
107
Min. openingstijd bij 6 bar (ms)
159
Wijze van bediening
double-acting
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aantal grijpervingers
3
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Werkdruk afdichtingslucht
0 - 0,5 bar
Eenheid
Per stuk
Pneumatische aansluiting
G1/8
Pneumatische aansluiting afdichtingslucht
G1/8
Positie detectie
Voor nabijheidssensor
Product gewicht
4.788
Herhalingsnauwkeurigheid grijper
0
Rotationeel symmetrisch
<= 0,2 mm
Slag per grijper (mm)
12
Type bevestiging
Optional; With through-hole and dowel pin; With internal thread and dowel pin
Origineel nummer

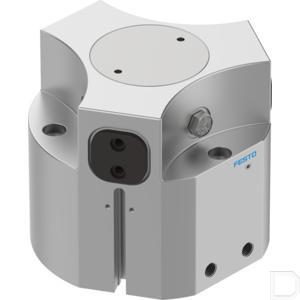

HGDD-80-A-G2
Gewicht
5.089
Maat
80
