Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568227968
Artikelnummer Festo
1163049
Werking
dubbelwerkend
Constructieve opbouw
Schuin niveau:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Grijperfunctie
3-punts
Aantal grijpklauwen
3
Bevestigingstype
Naar keuze::met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
3522
Grijpkracht per grijpklauw bij 6 bar sluiten
915
Grijpkracht per grijpklauw bij 6 bar openen
943
Max. werkfrequentie grijper
4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.05
Symbool
991894
Beschermingsklasse
IP65
Bouwgrootte
80
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
12
Max. kracht aan de grijpklauw Fz statisch
3600
Max. moment aan de grijpklauw Mx statisch
100
Max. moment aan de grijpklauw My statisch
65
Max. moment aan de grijpklauw Mz statisch
75
Min. openingstijd bij 6 bar
152
Min. sluittijd bij 6 bar
142
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.05
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
70.22
LABS-conformiteit
VDMA24364-B2-L
Bedrijfsdruk blokkeerlucht
0:0.5
Pneumatische aansluiting blokkeerlucht
G1/8
Nasmeerinterval geleidingselementen
5
Totale grijpkracht bij 6 bar openen
2829
Totale grijpkracht bij 6 bar sluiten
2745
Max. massa per externe grijpvinger
790
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium-legering, glijdend geanodiseerd
Materiaal grijpklauw
Staal, gehard
Materiaal afdekkap
Hooggelegeerd roestvast staal
Type

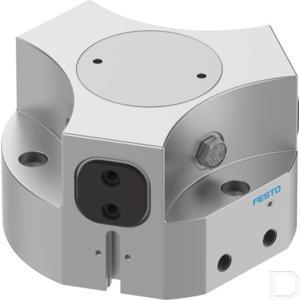

Driepuntsgrijper HGDD
