Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568227944
Artikelnummer Festo
1163047
Type

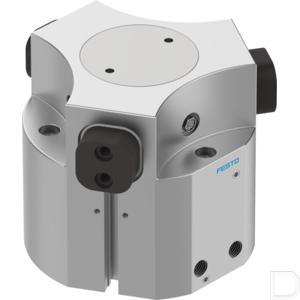

Driepuntsgrijper HGDD
Werking
dubbelwerkend
Constructieve opbouw
Schuin niveau:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Grijperfunctie
3-punts
Aantal grijpklauwen
3
Bevestigingstype
Naar keuze::met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
4:8
Productgewicht
2848
Max. werkfrequentie grijper
4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.05
Symbool
995947
Beschermingsklasse
IP65
Bouwgrootte
63
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Grijpkrachtzekering
Bij het openen
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
10
Max. kracht aan de grijpklauw Fz statisch
2300
Max. moment aan de grijpklauw Mx statisch
70
Max. moment aan de grijpklauw My statisch
45
Max. moment aan de grijpklauw Mz statisch
50
Min. openingstijd bij 6 bar
48
Min. sluittijd bij 6 bar
190
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.05
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
45.05
LABS-conformiteit
VDMA24364-B2-L
Bedrijfsdruk blokkeerlucht
0:0.5
Pneumatische aansluiting blokkeerlucht
M5
Nasmeerinterval geleidingselementen
5
Max. massa per externe grijpvinger
440
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium-legering, glijdend geanodiseerd
Materiaal grijpklauw
Staal, gehard
Materiaal afdekkap
Hooggelegeerd roestvast staal
