Douane code
85.013.100
Land van oorsprong
DE
EAN code
4052568458850
Artikelnummer Festo
8087822
Type

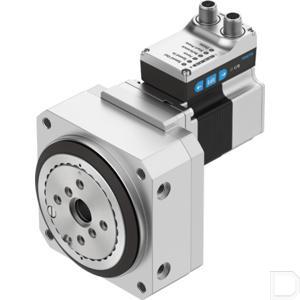

Draai-aandrijvingseenheid ERMS
Constructieve opbouw
elektromechanische draaiaandrijving:met geïntegreerde aandrijving:met geïntegreerde tandwielkast
Omgevingstemperatuur
0:50
Positiedetectie
Motorencoder
Bevestigingstype
met inwendige schroefdraad
Inbouwpositie
Willekeurig
Productgewicht
2304
Toegestaan massatraagheidsmoment
0.0164
Symbool
997295
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark
Beschermingsklasse
IP40
Bouwgrootte
32
IO-link, processdatainhoud OUT
Move in 1 bit:Move out 1 bit:Quit Error 1 bit:Move Intermediate 1 bit
IO-link, processdatainhoud IN
State Device 1 bit:State In 1 bit:State Intermediate 1 bit:State Move 1 bit:State Out 1 bit
IO-Link, servicedata-inhoud IN
32 bit force:32 bit positie:32 bit speed
IO-Link, datageheugen vereist
500
Inschakelduur
100%
Opslagtemperatuur
-20:60
Materiaal-informatie
RoHS conform
Max. toerental
100
Isolatiebeschermklasse
B
Relatieve luchtvochtigheid
0 - 85 %
Nominale stroom motor
5
Piekmoment
5.6
Staphoek bij volledige stap
1.8
Nominale spanning DC
24
Rotorpositiesensor
Encoder absolut single turn
Verdraaispeling
0.2
Herhaalnauwkeurigheid
±0,1 °
Toegestane spanningsschommelingen
+/- 15 %
Max. stroomverbruik logica
0.3
Rotorpositiegever meetprincipe
magnetisch
Aanwijzing bij de omgevingstemperatuur
Boven een omgevingstemperatuur van 30 °C moet een vermogensreductie van 2 % per K in acht worden genomen.
Interfacecode basis
E8-55
LABS-conformiteit
VDMA24364-zone III
Max. stroomverbruik
5300
Spanningstoevoer, aansluittype
Stekkers
Spanningstoevoer, aansluittechniek
M12x1, T-gecodeerd conform EN 61076-2-111
Spanningstoevoer, aantal polen/aders
4
Spanningstoevoer, aansluitschema
995989
Logica-interface, aansluittype
Stekkers
Logica-interface, aansluittechniek
M12x1, A-gecodeerd conform EN 61076-2-101
Logica-interface, aantal polen/aders
8
Logica-interface, aansluitschema
992264
Indicator
LED
Extra functies
Bedieningsinterface:Geïntegreerde eindpositiedetectie
Schakellogica ingangen
PNP (plus schakelend)
Stappenhoektolerantie
±5 %
Nominale stroom
5.3
Aantal digitale logische ingangen
2
Bedrijfsbereik logische ingang
24
Eigenschappen logische ingang
Configureerbaar:Niet galvanisch gescheiden
Aantal digitale logische uitgangen 24 V DC
2
Max. stroom digitale logische uitgangen
100
Eigenschappen digitale logische uitgangen
Configureerbaar:Niet galvanisch gescheiden
Parametreerinterface
IO-Link:Bedieningsinterface
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
IO-link, protocolversie
Device V 1.1
IO-Link, Connection technology
Stekkers
IO-Link, Communication mode
COM3 (230,4 kBaud)
IO-Link, Port class
A
IO-Link, aantal ports
1
IO-Link, procesdatabreedte OUT
2 byte
IO-link, minimale cyclustijd
1 ms
"IO-Link
2 byte
IO-Link, SIO-mode ondersteuning
Ja
Hoekversnelling
140
Max. radiaalkracht
550
Max. axiaalkracht
450
Motortype
Stappenmotor
Beschermfunctie
Temperatuurbewaking
Referentie
Vast aanslagblok positief:Blok met vaste aanslag negatief
Specificatie logische ingang
identiek aan IEC 61131-2, type 1
Schakellogische uitgangen
PNP (plus schakelend)
Max. kabellengte
15 m uitgangen:15 m ingangen:20 m bij IO-Link werking
Tandwieloverbrenging
7:1
KC-kenteken
KC-EMC
Onderhoudsinterval
Lifetimesmering
Rotorpositiesensor resolutie
16
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Max. snelheid bij 90°
100
"Snelheid ""Speed Press"""
2
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal flens
Aluminium kneedlegering, geanodiseerd
"Aanduiding ""klaar voor gebruik"""
LED
Beschermklasse
III
Draaihoek
180°
