Douane code
84.123.100
Land van oorsprong
HU
EAN code
4052568143282
Artikelnummer Festo
175755
Type

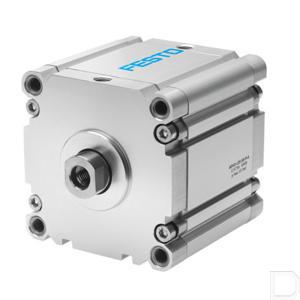

Compacte cilinder ADVU
Werking
dubbelwerkend
Varianten
Enkele zuigerstang
Constructieve opbouw
Zuiger:Zuigerstang
Zuiger-Ø
125 mm
Slag
40
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/4
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Naar keuze::met doorgangsboring:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.5:10
Basisgewicht bij 0 mm slag
3426
Gewichtstoeslag per 10 mm slag
168
Bewogen massa bij 0 mm slag
1317
Toeslag verplaatste massa per 10 mm slag
63
Theoretische kracht bij 6 bar, uitgaand
7363
Theoretische kracht bij 6 bar, ingaand
6881
Impactenergie in de eindposities
3.3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991217
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M16
Bedrijfsdruk
7.25:145
Bedrijfsdruk
0.05:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Aluminium kneedlegering
Materiaal deksel
Persgegoten aluminium, gelakt
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal kraagschroeven
Staal, verzinkt
Materiaal dynamische afdichtingen
NBR:TPE-U(PU)
Zuigerstangeinde
Inwendige schroefdraad
