EAN code
4052568185015
Artikelnummer Festo
546734

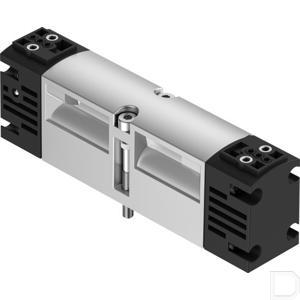

Type
Basisventiel VSVA-B
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Conform norm
ISO 15407-1:VDMA 24563
Bevestigingstype
Op aansluitplaat
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:10
Mediumtemperatuur
-5:50
Productgewicht
98
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991807
Ventielfunctie
2x3/2 open monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
Pneumatische veer
Stuurluchttoevoer
intern
Nominale doorlaat
5
Stuurdruk
3:10
Pneumatische aansluiting 1
Aansluitplaat grootte 18 mm conform ISO 15407-1
Pneumatische aansluiting 2
Aansluitplaat grootte 18 mm volgens ISO 15407-1
Pneumatische aansluiting 3
Aansluitplaat grootte 18 mm conform ISO 15407-1
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
400
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65:NEMA 4
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100%
Pneumatische aansluiting 4
Aansluitplaat grootte 18 mm conform ISO 15407-1
Pneumatische aansluiting 5
Aansluitplaat grootte 18 mm conform ISO 15407-1
Aansluiting stuurluchtafvoer 82/84
gekanaliseerd:Niet gekanaliseerd volgens norm
Geluidsdrukniveau
85
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
0 - 90 %
Toegestane spanningsschommelingen
-15 % / +10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Signaaltoestandsindicatie
LED
Max. aanhaalmoment ventielbevestiging
0.9:1.1
Aansluiting stuurhulplucht 12
Aansluitplaat grootte 18 mm conform ISO 15407-1
Aansluiting hulpstuurlucht 14
Aansluitplaat grootte 18 mm conform ISO 15407-1
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Debiet ventiel
600
Voorstuurinterface
Conform ISO 15218
Debiet ventiel op individuele aansluitplaat
450
Debiet ventiel pneumatisch verbonden
400
Bedrijfsdruk
0.2:1
Stuurdruk MPa
0.3:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
18
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
HNBR:NBR
Materiaal schroeven
Staal:Verzinkt
