EAN code
4052568168384
Artikelnummer Festo
534545
Type

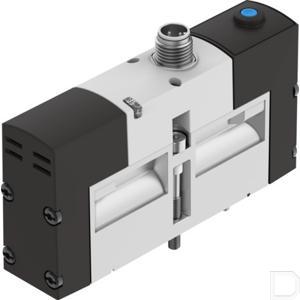

Magneetventiel VSVA
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Conform norm
ISO 15407-1
Bevestigingstype
Op aansluitplaat:met doorgangsboring en schroef
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:16
Mediumtemperatuur
-5:50
Productgewicht
270
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991050
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Willekeurig
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn
Ontluchtingsfunctie
Smoorbaar:Via smoorplaat:Via individuele aansluitplaat
Besturingstype
Voorgestuurd
Terugstelwijze
Pneumatische veer
Stuurluchttoevoer
extern
Nominale doorlaat
9
Stuurdruk
3:8
Elektrische aansluiting
3-polig:M12x1:Centrale stekker:Ronde bouwvorm
Handbediening
Schakelend
Goedkeuring
RCM Mark:c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1100
b-waarde
0.25
C-waarde
4.5
Schakeltijd aan
25
Schakeltijd uit
40
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65:NEMA 4
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Polariteitsbescherming
Voor alle elektrische aansluitingen
Overlapping
Positieve overdekking
Rastermaat
27
Inschakelduur
100%
Aansluiting stuurlucht 12/14
Aansluitplaat grootte 26 mm conform ISO 15407-1
Aansluiting stuurluchtafvoer 82/84
gekanaliseerd:Niet gekanaliseerd volgens norm:Naar keuze:
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
0 - 90 %
Spoeleigenschappen
24 V DC: lagestroomfase 1,0 W, hogestroomfase 2,4 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Signaaltoestandsindicatie
LED
Max. aanhaalmoment ventielbevestiging
1.8:2.2
Extra functies
Houdstroomverlaging:Veiligheidsuitschakeling
Beveiliging tegen direct en indirect aanraken
PELV
Nominale inschakelstroom per magneetspoel
110 mA tot 20 ms
Nominale stroom bij stroomverlaging
30 mA na 20 ms
Max. positieve testimpuls bij signaal 0
400
Max. negatieve controle-impuls bij 1 signaal
100
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Debiet ventiel
1400
Bouwbreedte
26
Debiet ventiel op individuele aansluitplaat
1100
Debiet ventiel pneumatisch verbonden
1100
Bedrijfsdruk
-0.09:1.6
Stuurdruk MPa
0.3:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
FPM:HNBR:NBR
