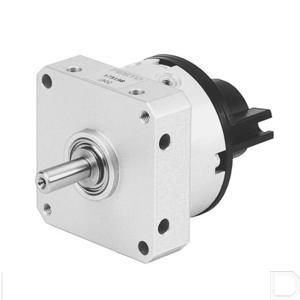

Zwenkaandrijving DSM-6-90-P-A

Productdocumentatie

Omgevingstemperatuur bereik 0°C <> +60°C

Omgevingstemperatuur 0 + 60ºC

Cilinderboring (mm) 6

Diameter cilinderhuis D8 (mm) 29,4

Cilinder vierkant (mm) 30

Diameter zijbevestigingsgaten (mm) 3,5

Afstand, persluchtaansluitingen, hart op hart (mm) 10

Hartafstand, montageboringen (mm) 25

Afstand L2 (mm) 13

EAN code 4052568142490

Festo artikelnr. 173195

Lengte zuigerstang achterste cilinder (mm) 19,5

Fabrikant productnaam DSM-6-90-P-A

Max. toelaatbare axiaallast (N) 10

Max. toelaatbaar massatraagheidsmoment (kgm2) 0,05x10-4

Max. toelaatbare radiaallast (N) 15

OEM nummer DSM-6-90-P-A

Eenheid Per stuk

Zuigerstang diameter (mm) 4

Hoekverdraaiing (°) 90

Draaimoment bij 6 bar (NM) 0,15

Totale lengte cilinderhuis (mm) 21

Totale lengte (mm) 43

Werkdruk min. max. (bar) 3.5…8

Voordelen:: Makkelijke en snelle instelling van de eindposities; Lange levensduur; Hoge precisie

Eigenschappen:: - As: Hooggelegeerd staal, RVS; - Zwenkvleugel: Kunststof glasvezel versterkt; - Huis: Aluminium; - Schroeven: Staal verzinkt; - Afdichtingen: Polyurethaan
